Hobelmessereinstelllehre HML

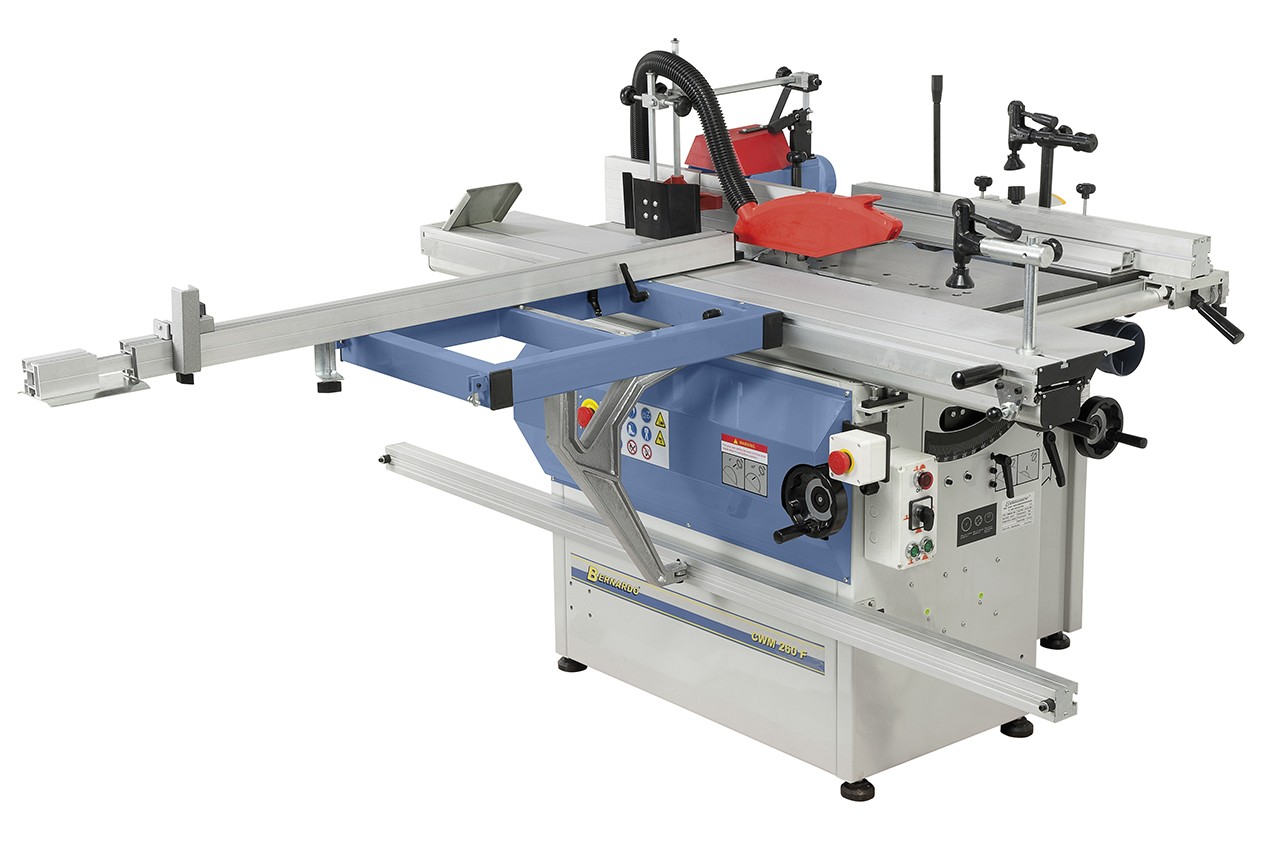

Kurzübersicht:Die Universal-Kombinationsmaschine CWM 260 F ist unser Einsteigermodell bei den Holz-bearbeitungszentren mit Formattisch. Diese Maschine bietet eine Vielzahl an Anwendungsmöglichkeiten auf kleinstem Raum - Abrichthobeln, Dickenhobeln, Sägen, Fräsen, Bohren. Kurze Umrüstzeiten, hoher Bedienkomfort zeichnen dieses Modell aus.Technische Spezifikationen:Abrichthobel Abrichtbreite: 250 mm Tischlänge: 1080 mm Tischhöhe: 820 mm Hobelwellendrehzahl: 3750 U/min Hobelmesser: 3 Stk. Hobelwellendurchmesser: 75 mm Abrichtanschlag: 700 x 145 mm Abrichtanschlag schwenkbar: 90° bis 45° Max. Spanabnahme: 5 mm Motor-Abgabeleistung S1 100%: 2,0 kW (2,7 PS) Motor-Aufnahmeleistung S6 40%: 2,8 kW (3,8 PS) Dickenhobel Tischlänge: 600 mm Hobelbreite: 250 mm Dickendurchlass, min. / max.: 5 - 190 mm Max. Spanabnahme: 1,8 mm Vorschubgeschwindigkeit: 8 m/min Absauganschluss Ø: 100 mm Langlochbohreinrichtung: Bohrtischgöße: 370 x 150 mm Westcott-Bohrfutter: 0 - 16 mm Max. Bohrtiefe: 105 mm Bohrbreite: 140 mm Höhenverstellung: 85 mm Kreissäge Tischabmessung: 1045 x 300 mm Tischhöhe: 820 mm Auslegertisch: 600 x 410 mm Formattisch: 1200 x 240 mm Besäumlänge: 1300 mm Sägeblattdurchmesser max.: 250 x 30 mm Max. Schnitthöhe 90° / 45°: 65 / 55 mm Schnittbreite am Parallelanschlag: 510 mm Drehzahl Hauptsägeblatt: 4050 U/min Drehzahl Vorritzsägeblatt: 6300 U/min Vorritzsägeblatt: 80 x 20 mm Absauganschluss Ø: 100 mm Motor-Abgabeleistung S1 100%: 2,2 kW (3,0 PS) Motor-Aufnahmeleistung S6 40%: 3,0 kW (4,0 PS) Fräse Spindeldurchmesser: 30 mm Höhenverstellung: 150 mm Frästischöffnung: 150 mm Aufspannlänge: 90 mm Max. Werkzeugdurchmesser -beim Profilieren: 140 mm -beim Zapfenschneiden: 200 mm Spindeldrehzahl: 3500 / 5500 / 7000 U/min Motor-Abgabeleistung S1 100%: 2,2 kW (3,0 PS) Motor-Aufnahmeleistung S6 40%: 3,0 kW (4,0 PS) Spannung: 400 V Maschinenabmessung (B x T x H): 1400 x 2340 x 1150 mm Gewicht ca.: 372 kg FEATURES: Wartungsfreie, präzisionsgelagerte 3-Messerwelle mit HSS-Hobelmesser Verwindungsfreier Aluminium-Formatschiebeschlitten mit Prismenführung Beide Abrichttische mit Feineinstellung und lärmdämmenden Tischlippen Fräserschutzhaube mit beidseitig einstellbaren Aluminium-Anschlaglinealen Fräsaggregat serienmäßig mit 3 Geschwindigkeiten, zur optimalen Anpasssung an das Werkstück Aufklappbare Abrichttische zum schnellen Umstellen auf das Dickenhobeln Alle Schaltelemente sind in einem Elektropaneel übersichtlich montiert Schrägverstellung des Sägeblattes bis 45° nach Skala mittels Handrad Integrierte umklappbare Spanauswurfhaube - Anschlussdurchmesser 100 mm Stabiler Aluminium-Abrichtanschlag, von 90° bis 45° schwenkbar Großzügiger bemessener Auslegertisch zum Auflegen größerer Platten Lieferumfang: Hobelmesser 250 x 30 x 3 mm Abrichtanschlag Langlochbohreinrichtung Westcott-Bohrfutter 0 - 16 mm Exzenterspanner Sägeblatt 250 x 3,2 x 30 mm / Z 24 Vorritzsägeblatt 80 x 3,2 x 20 mm / Z 8 Besäumschuh Teleskopanschlag mit Anschlagklappe Auslegertisch Fräserschutzhaube Schiebestock Sägeblattschutz mit Absauganschluss und Schlauch Bedienwerkzeug

Kurzübersicht:Die Universal-Kombinationsmaschine CWM 260 F ist unser Einsteigermodell bei den Holz-bearbeitungszentren mit Formattisch. Diese Maschine bietet eine Vielzahl an Anwendungsmöglichkeiten auf kleinstem Raum - Abrichthobeln, Dickenhobeln, Sägen, Fräsen, Bohren. Kurze Umrüstzeiten, hoher Bedienkomfort zeichnen dieses Modell aus.Technische Spezifikationen:Abrichthobel Abrichtbreite: 250 mm Tischlänge: 1080 mm Tischhöhe: 820 mm Hobelwellendrehzahl: 3750 U/min Hobelmesser: 3 Stk. Hobelwellendurchmesser: 75 mm Abrichtanschlag: 700 x 145 mm Abrichtanschlag schwenkbar: 90° bis 45° Max. Spanabnahme: 5 mm Motor-Abgabeleistung S1 100%: 2,0 kW (2,7 PS) Motor-Aufnahmeleistung S6 40%: 2,8 kW (3,8 PS) Dickenhobel Tischlänge: 600 mm Hobelbreite: 250 mm Dickendurchlass, min. / max.: 5 - 190 mm Max. Spanabnahme: 1,8 mm Vorschubgeschwindigkeit: 8 m/min Absauganschluss Ø: 100 mm Langlochbohreinrichtung: Bohrtischgöße: 370 x 150 mm Westcott-Bohrfutter: 0 - 16 mm Max. Bohrtiefe: 105 mm Bohrbreite: 140 mm Höhenverstellung: 85 mm Kreissäge Tischabmessung: 1045 x 300 mm Tischhöhe: 820 mm Auslegertisch: 600 x 410 mm Formattisch: 1600 x 240 mm Besäumlänge: 1600 mm Sägeblattdurchmesser max.: 250 x 30 mm Max. Schnitthöhe 90° / 45°: 65 / 55 mm Schnittbreite am Parallelanschlag: 510 mm Drehzahl Hauptsägeblatt: 4050 U/min Drehzahl Vorritzsägeblatt: 6300 U/min Vorritzsägeblatt: 80 x 20 mm Absauganschluss Ø: 100 mm Motor-Abgabeleistung S1 100%: 2,2 kW (3,0 PS) Motor-Aufnahmeleistung S6 40%: 3,0 kW (4,0 PS) Fräse Spindeldurchmesser: 30 mm Höhenverstellung: 150 mm Frästischöffnung: 150 mm Aufspannlänge: 90 mm Max. Werkzeugdurchmesser -beim Profilieren: 140 mm -beim Zapfenschneiden: 200 mm Spindeldrehzahl: 3500 / 5500 / 7000 U/min Motor-Abgabeleistung S1 100%: 2,2 kW (3,0 PS) Motor-Aufnahmeleistung S6 40%: 3,0 kW (4,0 PS) Spannung: 400 V Maschinenabmessung (B x T x H): 1620 x 2340 x 1150 mm Gewicht ca.: 378 kg FEATURES: Wartungsfreie, präzisionsgelagerte 3-Messerwelle mit HSS-Hobelmesser Verwindungsfreier Aluminium-Formatschiebeschlitten mit Prismenführung Beide Abrichttische mit Feineinstellung und lärmdämmenden Tischlippen Fräserschutzhaube mit beidseitig einstellbaren Aluminium-Anschlaglinealen Fräsaggregat serienmäßig mit 3 Geschwindigkeiten, zur optimalen Anpasssung an das Werkstück Aufklappbare Abrichttische zum schnellen Umstellen auf das Dickenhobeln Alle Schaltelemente sind in einem Elektropaneel übersichtlich montiert Schrägverstellung des Sägeblattes bis 45° nach Skala mittels Handrad Integrierte umklappbare Spanauswurfhaube - Anschlussdurchmesser 100 mm Stabiler Aluminium-Abrichtanschlag, von 90° bis 45° schwenkbar Großzügiger bemessener Auslegertisch zum Auflegen größerer Platten Lieferumfang: Hobelmesser 250 x 30 x 3 mm Abrichtanschlag Langlochbohreinrichtung Westcott-Bohrfutter 0 - 16 mm Exzenterspanner Sägeblatt 250 x 3,2 x 30 mm / Z 24 Vorritzsägeblatt 80 x 3,2 x 20 mm / Z 8 Besäumschuh Teleskopanschlag mit Anschlagklappe Auslegertisch Fräserschutzhaube Schiebestock Sägeblattschutz mit Absauganschluss und Schlauch Bedienwerkzeug

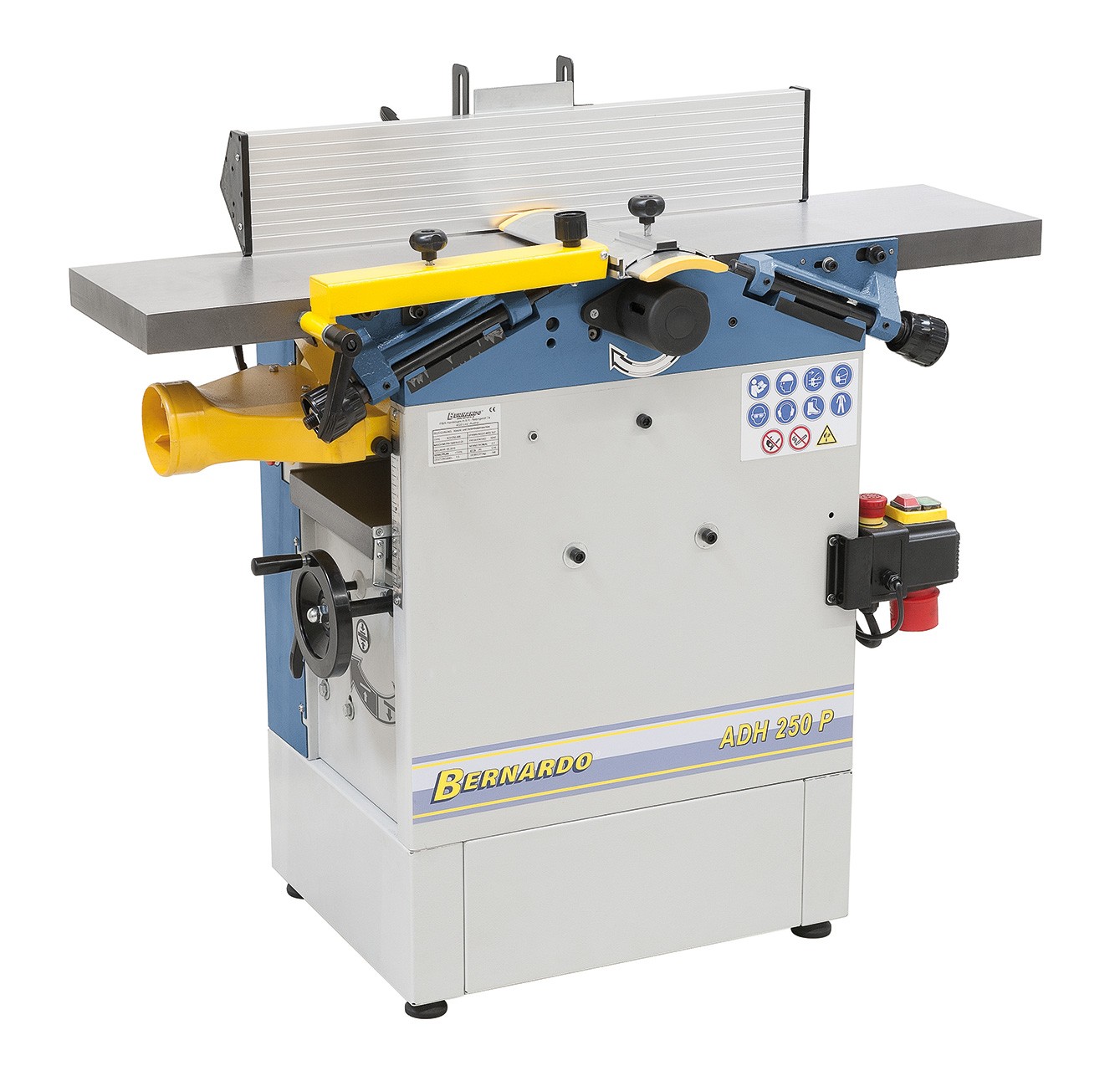

  KurzübersichtDie kompakte Abricht- und Dickenhobelmaschine ADH 250 P - mit einem Dickendurchlass von 185 mm - ist ideal zum exakten Hobeln von Brettern, Leisten und Balken. Durch die optional erhältliche Langlochbohreinrichtung können zusätzlich Schlitz- und Bohrarbeiten durchgeführt werden. Technische Daten: Abrichthobel Abrichtbreite: 250 mm Tischlänge: 1090 mm Tischhöhe: 830 mm Hobelwellendrehzahl: 4000 U/min Hobelmesser: 3 Stk. Hobelwellendurchmesser: 75 mm Abrichtanschlag: 715 x 130 mm Abrichtanschlag schwenkbar: 90° bis 45° Max. Spanabnahme: 5 mm Dickenhobel Tischlänge: 600 mm Hobelbreite: 245 mm Dickendurchlass, min./max.: 5 - 185 mm Max. Spanabnahme: 2,5 mm Vorschubgeschwindigkeit: 4,8 m/min Absauganschluss Ø: 100 mm Motor-Abgabeleistung S1 100%: 1,5 kW (2,0 PS) Motor-Aufnahmeleistung S6 40%: 2,1 kW (2,8 PS) Spannung: 400 V Maschinenabmessung (L x B x H): 1100 x 750 x 1010 mm Gewicht ca.: 148 kg FEATURES Beide Abrichttische mit Feineinstellung und lärmdämmenden Tischlippen Leichte Einstellung der Spanabnahme bis max. 2,5 mm Verwindungsfreie Abrichttische aus stark verripptem Grauguss Integrierte umklappbare Spanauswurfhaube - Anschlussdurchmesser 100 mm Präzisionsgelagerte 3-Messerwelle mit HSS-Hobelmesser Stabiler Aluminium-Abrichtanschlag, von 90° auf 45° schwenkbar Optimaler Werkstückvorschub durch geriffelte Einzugswalze und gummierter Auszugswalze Beim Abrichthobeln ist der Werkstückvorschub ausschaltbar Hochklappbare Abrichttische für leichtere Werkstückzuführung beim Dickenhobeln Plangenaues Dickenhobeln durch Dickentisch mit mittiger Säulenführung und Abstützung Ideal geeignet zum exakten Hobeln von Brettern, Leisten, Balken, ... Lieferumfang: Hobelmesser in HSS-Qualität Hobelmessereinstelllehre 2 Stk. Schiebegriff

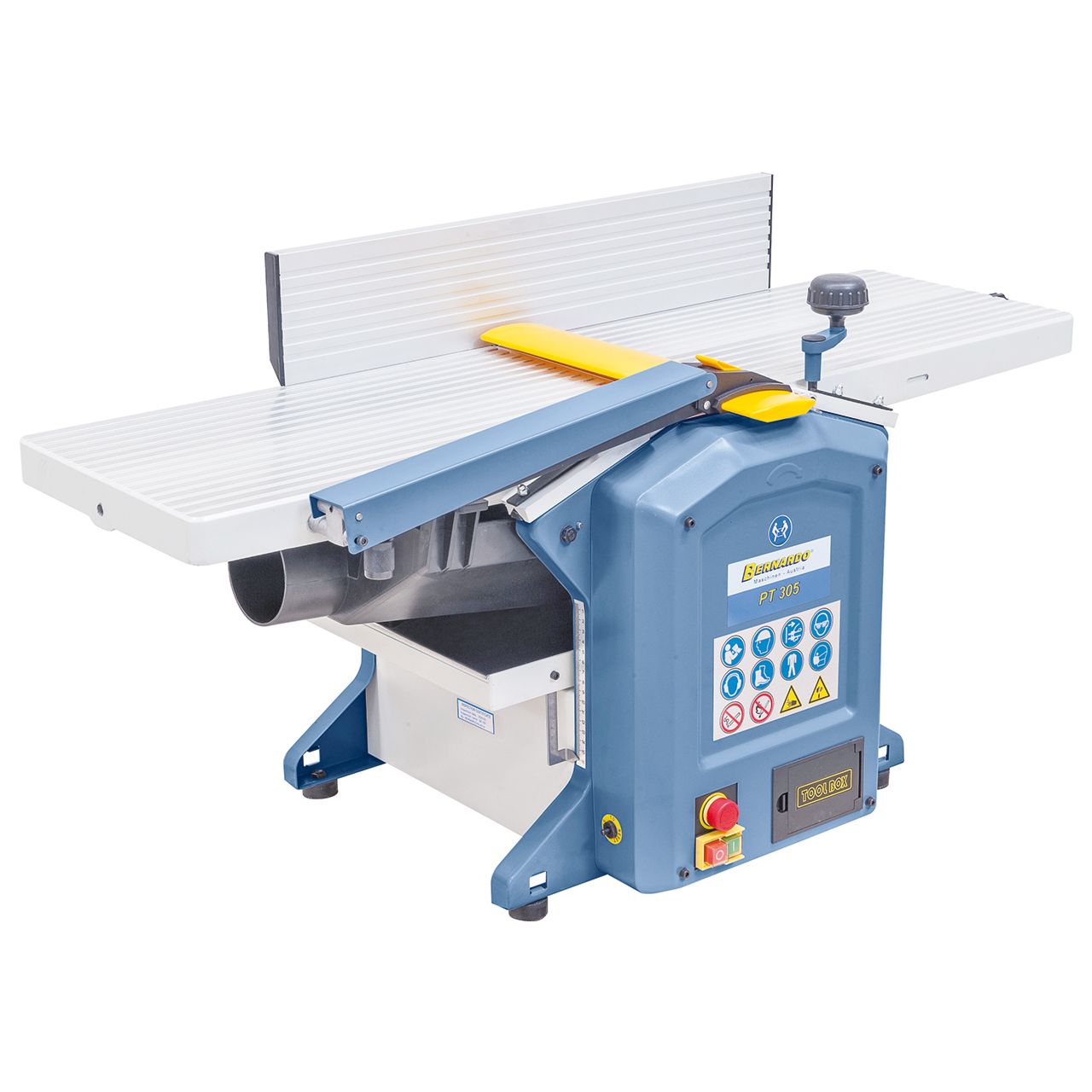

  Die kompakte Abricht- und Dickenhobelmaschine PT 305 - mit einem Dickendurchlass von 150 mm - ist ideal zum exakten Hobeln von Brettern, Leisten und Balken. Durch die kleine und kompakte Bauweise ist dieses Modell ideal für den Hobbybastler.  Eigenschaften Minimierte Lärmbelastung aufgrund beidseitiger Tischlippen Schnelle und einfache Einstellung der gewünschten Spanabnahme Stabiler Abrichtanschlag, von 90° bis 45° schwenkbar Plangenaue Abrichttische aus Aluminium für ein exaktes Arbeitsergebnis Präzisionsgelagerte 2-Messerwelle mit HSS-Hobelmesser Hobelwellenschutz nach CE-Norm bietet höchste Sicherheit beim Arbeiten Durchzugsstarker Antriebsmotor für optimale Hobelergebnisse Kombinierte Absaughaube, wahlweise verwendbar zum Abrichten bzw. Dickenhobeln Optimal für den Hobbybastler und Heimwerker Dickentisch 4-fach geführt für exaktes Hobeln von Bretter, Leisten, Bohlen, ...   Technische Daten Abrichthobel  Abrichtbreite:  305 mm  Tischlänge:  1075 mm  Hobelwellendrehzahl:  9500 U/min  Hobelmesser:  2 Stk.  Hobelwellendurchmesser:  51 mm  Abrichtanschlag:  640 x 125 mm  Abrichtanschlag schwenkbar:  90° bis 45°  Max. Spanabnahme:  2 mm  Dickenhobel  Tischlänge:  500 mm  Hobelbreite:  300 mm  Dickendurchlass, min./max.:  5 - 150 mm  Max. Spanabnahme:  1 mm  Vorschubgeschwindigkeit:  7 m/min  Absauganschluss Ø:  100 mm  Motor-Abgabeleistung S1 100%:  1,8 kW (2,4 PS)  Motor-Aufnahmeleistung S6 40%:  2,5 kW (3,4 PS)  Spannung:  230 V  Maschinenabmessung (L x B x H):  1125 x 560 x 575 mm  Gewicht ca.:  46 kg Lieferumfang Hobelmesser in HSS-Qualität Hobelmessereinstelllehre Absaughaube Schiebestock

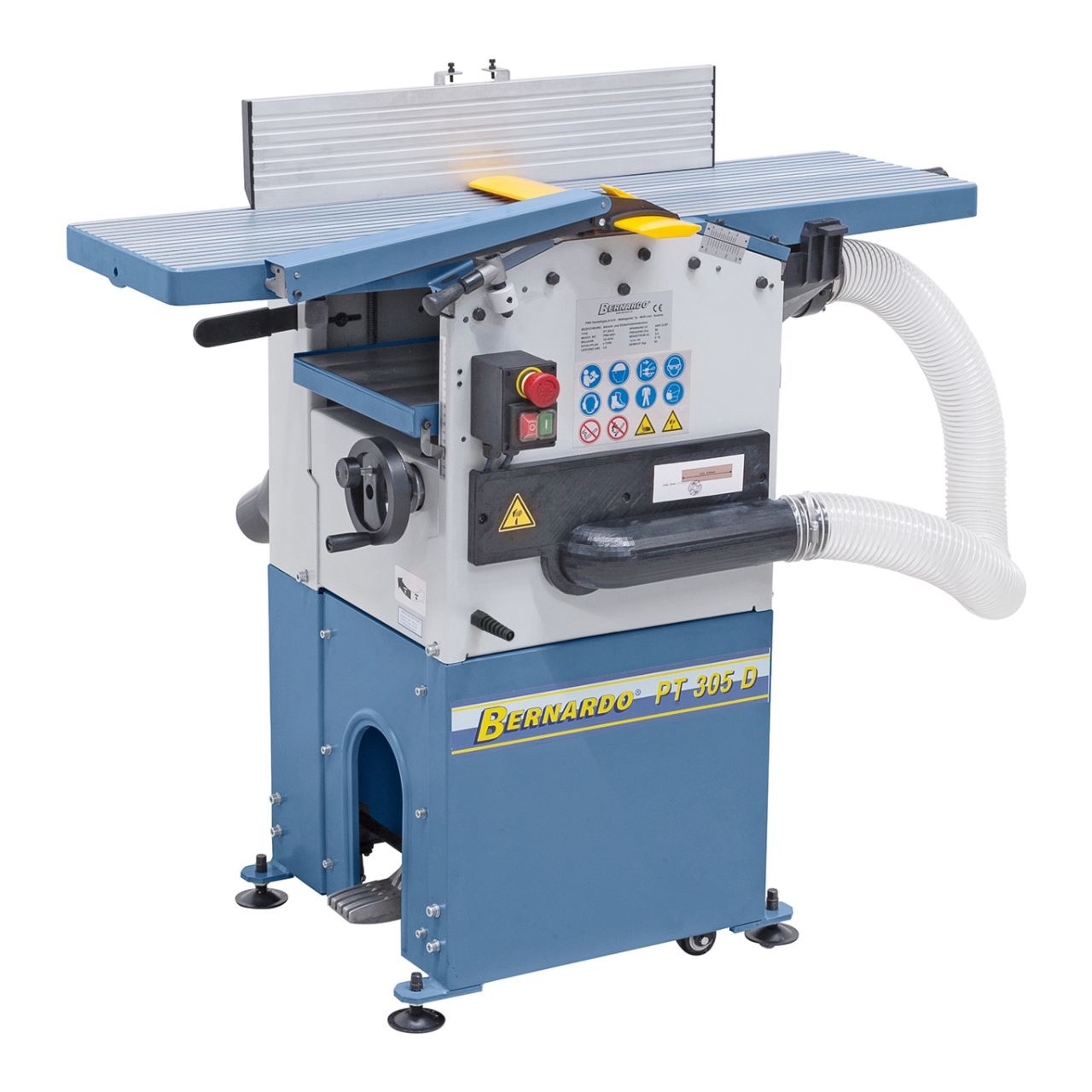

  Die Abricht- und Dickenhobelmaschine PT 305 D bietet durch das umfangreiche Standardzubehör (integrierte Absaugung, Spänesack, Hobelmessereinstelllehre, …) ein optimales Preis-Leistungsverhältnis für den kostenbewussten Heimwerker. Eigenschaften Beide Abrichttische mit Feineinstellung und lärmdämmenden Tischlippen Dickentisch 4-fach geführt für exaktes Hobeln von Bretter, Leisten, Bohlen, ... Optimales Preis-Leistungsverhältnis durch die integrierte Späneabsaugung Schnelle und einfache Einstellung der gewünschten Spanabnahme Plangenaue Abrichttische aus Aluminium für ein exaktes Arbeitsergebnis Absaughaube (ø 100 mm) wahlweise zum Abricht- oder Dickenhobeln verwendbar Messerwelle mit Streifenhobelmesser in HSS-Qualität Geriffelte Einzugswalze für sicheren und gleichmäßigen Werkstückvorschub Stabiler Abrichtanschlag mit Prismenführung, von 90° bis 45° schwenkbar Serienmäßig mit Hobelmessereinstelllehre für optimales Einstellen der Hobelmesser Vorschub ist beim Abrichthobeln ausschaltbar Technische Daten Abrichthobel Abrichtbreite: 305 mm Tischlänge: 1080 mm Tischhöhe: 920 mm Hobelwellendrehzahl: 6700 U/min Hobelmesser: 2 Stk. Hobelwellendurchmesser: 62 mm Abrichtanschlag: 640 x 125 mm Abrichtanschlag schwenkbar: 90° bis 45° Max. Spanabnahme: 3 mm Dickenhobel Tischlänge: 500 mm  Hobelbreite:  300 mm  Dickendurchlass, min./max.:  6 - 160 mm  Max. Spanabnahme:  2 mm  Vorschubgeschwindigkeit:  8,5 mm  Absauganschluss Ø:  100 m / 75 mm  Motor-Abgabeleistung S1 100%:  1,8 KW (2,4 PS)  Motor-Aufnahmeleistung S6 40%:  2,5 KW (3,4 PS)  Spannung :  230 V  Maschinenabmessung (L x B x H):  1140 x 820 x 1100 mm  Gewicht ca.:  94 kg Lieferumfang Hobelmesser in HSS-Qualität Hobelmessereinstelllehre Integrierte Absaugung Spänesack 2x Schiebestock Fahrwerk

  Bereits bei der Entwicklung der Abricht- und Dickenhobelmaschine FS 310 P wurde besonders auf Sicherheit, Stabilität, kompakte Bauweise und Bedienerfreundlichkeit Wert gelegt. Dadurch erfüllt diese Maschine die hohen Ansprüche fortgeschrittener Anwender. Eigenschaften Die Abrichttische klappen zur Rückseite der Maschine auf, dadurch platzsparende Aufstellung möglich Integrierte umklappbare Spanauswurfhaube, Anschlussdurchmesser 100 mm Digitalanzeige am Handrad mit 1/10 mm Teilung für exakte Dickentischverstellung Harteloxierter Aluminium-Abrichtanschlag, von 90° auf 45° schwenkbar Durchzugsstarker Antriebsmotor für optimale Hobelergebnisse Schnelle und einfache Einstellung der gewünschten Spanabnahme Gleichzeitiges Aufklappen der Abrichttische für sekundenschnelles Umrüsten vom Abrichten zum Dickenhobeln Ergonomisch angebrachte Schalt- und Bedienelemente Zahlreiche Schutzvorrichtungen: Ein-Aus-Schalter mit Unterspannungsauslöser, Hobelwellenschutz nach CE, Endschalter gegen unbeabsichtigtes Einschalten Präzisionsgelagerte 3-Messerwelle mit HSS-Hobelmesser Technische Daten Abrichthobel Abrichtbreite:  310 mm Tischlänge: 1400 mm Tischhöhe: 825 mm Hobelwellendrehzahl: 4500 U/min Hobelmesser: 3 Stk. Hobelwellendurchmesser: 75 mm Abrichtanschlag: 1120 x 150 mm Abrichtanschlag schwenkbar: 90° bis 45° Max. Spanabnahme: 3 mm Dickenhobel  Tischlänge: 600 mm Hobelbreite: 305 mm Dickendurchlass, min./max.: 5 – 240 mm Max. Spanabnahme: 3 mm Vorschubgeschwindigkeit: 5,4 m/min Absauganschluss Ø: 100 mm Motor-Abgabeleistung S1 100%: 3,0 kW (4,0 PS) Motor-Aufnahmeleistung S6 40%: 4,2 kW (5,7 PS) Spannung: 230 V Maschinenabmessung (L x B x H): 1400 x 900 x 980 mm Gewicht ca.: 205 kg Lieferumfang Hobelmesser in HSS-Qualität Hobelmessereinstelllehre Digitalanzeige für Dickentisch Schiebestock
