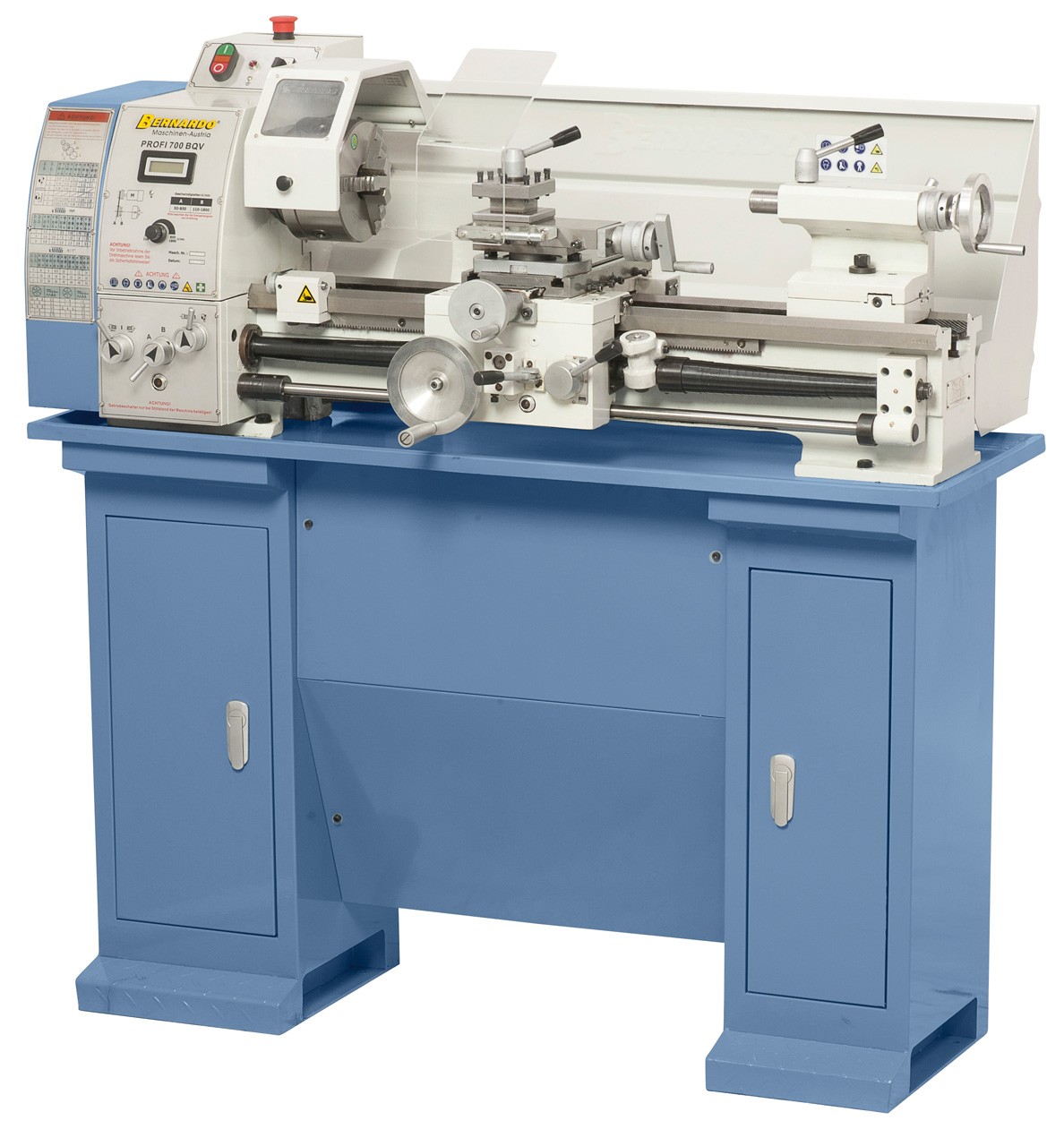

Bernardo Leitspindeldrehmaschine Profi 700 BQV

3.466,11 €*

% 3.648,54 €* (5% gespart)

Versandkostenfrei

Sofort verfügbar, Lieferzeit: 2-4 Tage

Produktnummer: 03-1172

Produktinformationen "Bernardo Leitspindeldrehmaschine Profi 700 BQV"

Die Leitspindeldrehmaschine Profi 700 BQV wird nach Werkzeugmachergenauigkeit gefertigt. Das Ablesen der elektronisch einstellbaren Geschwindigkeit erfolgt komfortabel über eine Digitalanzeige. Das Modell Profi 700 BQV verfügt zusätzlich über einen Quervorschub, wodurch die Produktivität erheblich gesteigert wird.

Serienmäßig mit elektronisch stufenloser Drehzahlregelung
Mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub

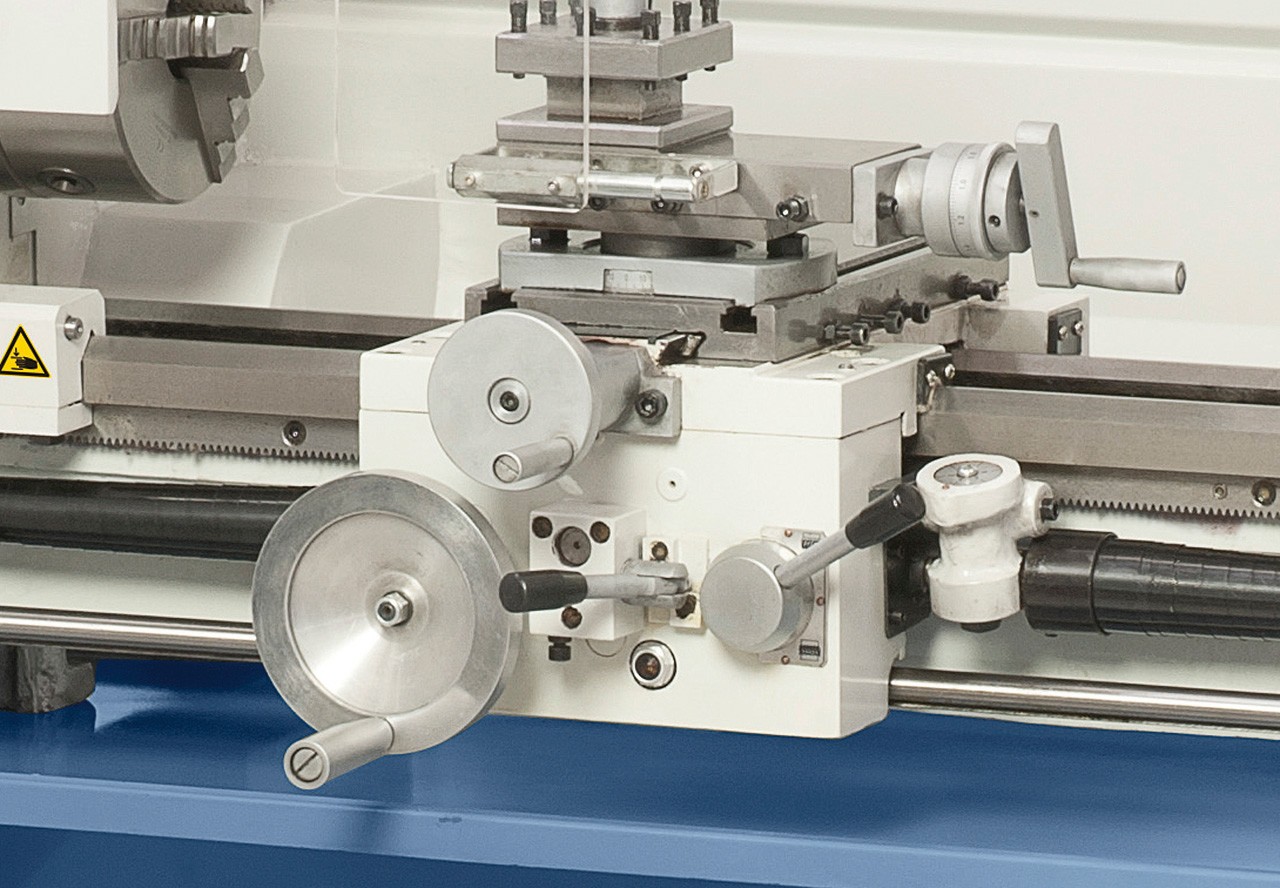

Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
Serienmäßig mit 38 mm Spindelbohrung
Hohe Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm) aufgrund Präzisionskegelrollenlager
Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
Verschiebbarer Oberschlitten in x-Achsenrichtung
Durchzugsstarker Antriebsmotor, auch bei Dauerbelastung
Reitstock kann zum Kegeldrehen verschoben werden
Bedienungsfreundliche Anordnung der Schaltelemente
Führungen über Keilleisten spielfrei nachstellbar

Technische Daten:

Spitzenweite 700 mm
Spitzenhöhe 150 mm
Umlaufdurchmesser über Bett 280 mm
Spindelbohrung 38 mm
Aufnahme in der Spindelbohrung MK 5
Drehzahlbereich, stufenlos 50 - 850 / 110 - 1800 U/min
Bereich Längsvorschübe (14) 0,07 - 0,65 mm/U
Bereich Planvorschübe (11) 0,03 - 0,12 mm/U
Metrische Gewinde (18) 0,2 - 3,5 mm
Zollgewinde (21) 8 - 56 Gg/1"
Pinolenweg 85 mm
Pinolenaufnahme MK 3
Motor-Abgabeleistung S1 100% 1,0 kW / 230 V
Motor-Aufnahmeleistung S6 40% m1,35 kW / 230 V
Maschinenabmessung (B x T x H)* 1380 x 640 x 500 mm
Gewicht ca. 235 kg

* ohne Untergestell

Lieferumfang:

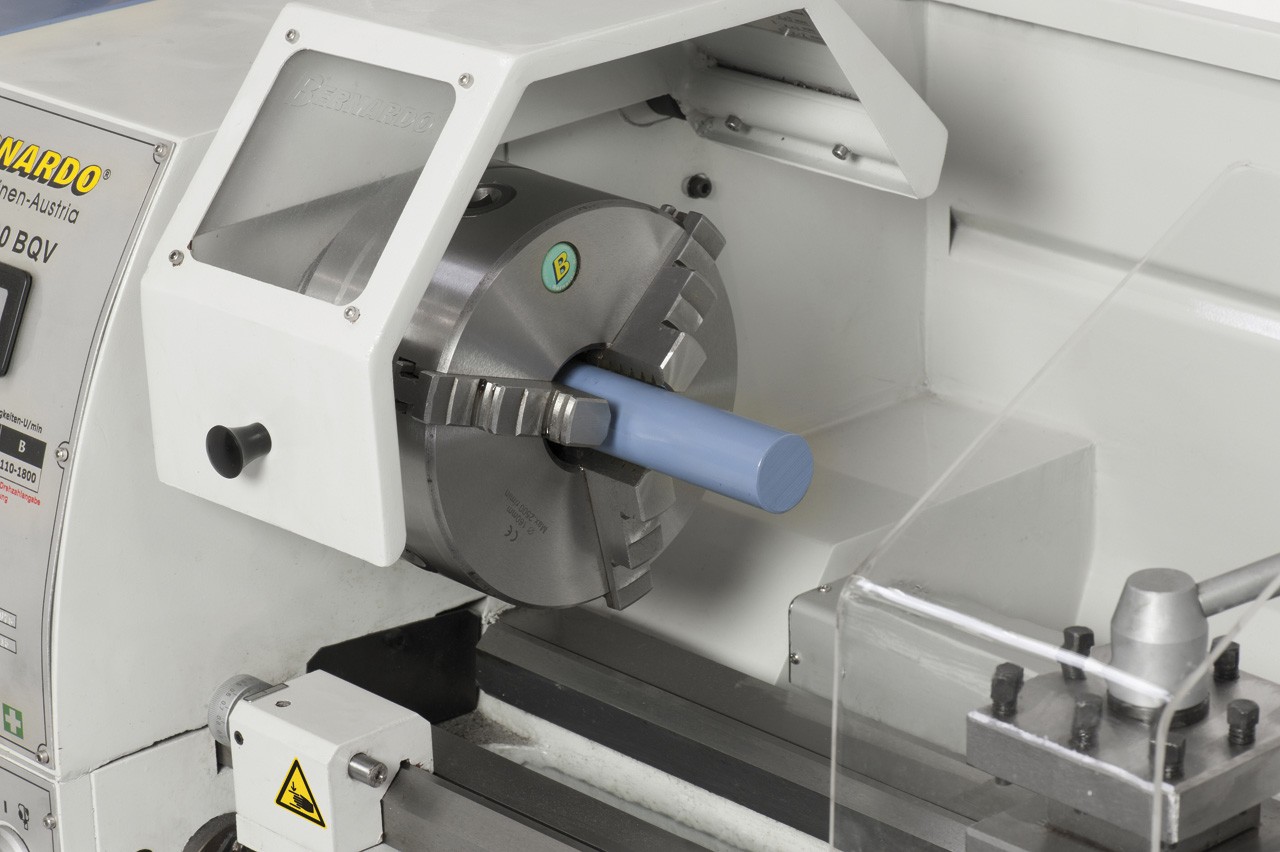

3-Backenfutter DK11-160 mm
Futterflansch 160 mm
Feste Körnerspitzen

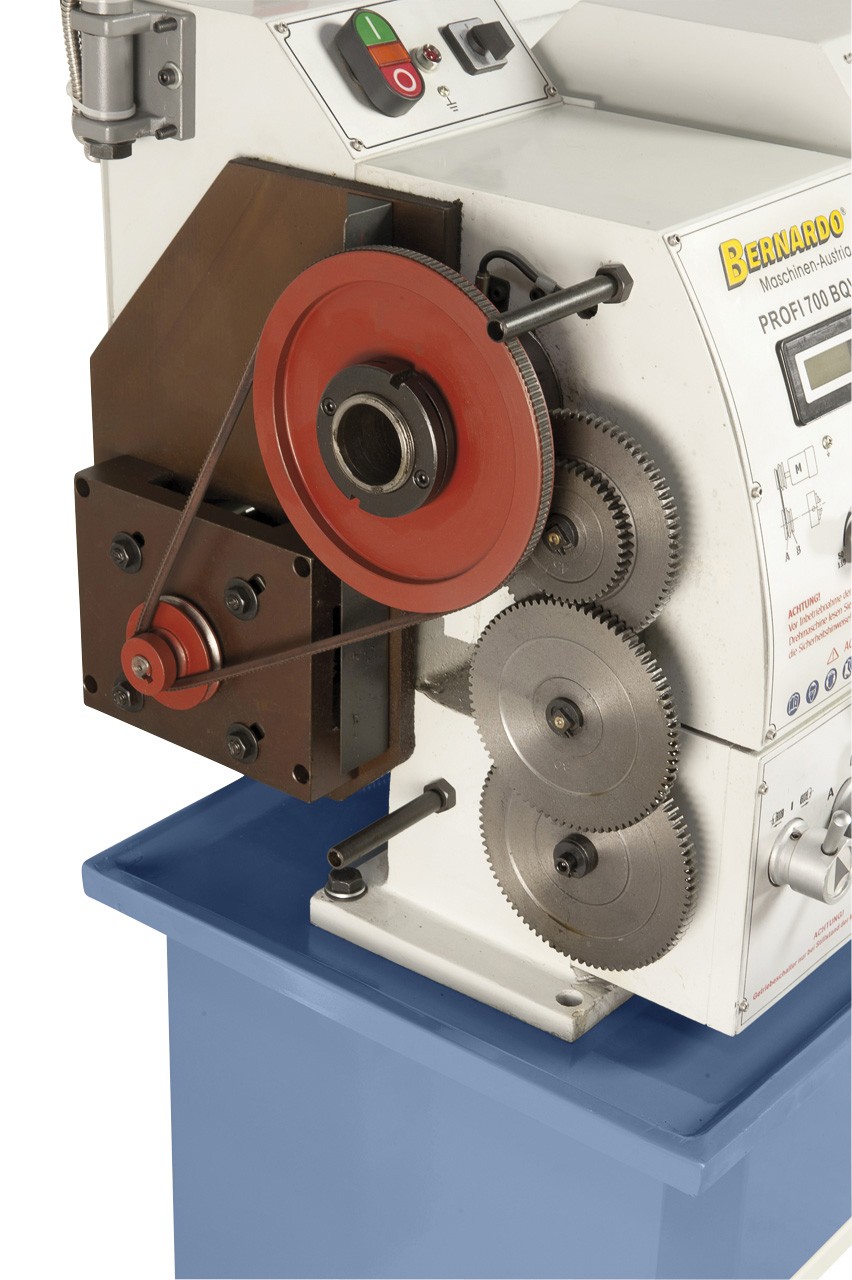

Wechselräder
Vierfachstahlhalter
Planschlitten mit Obersupport

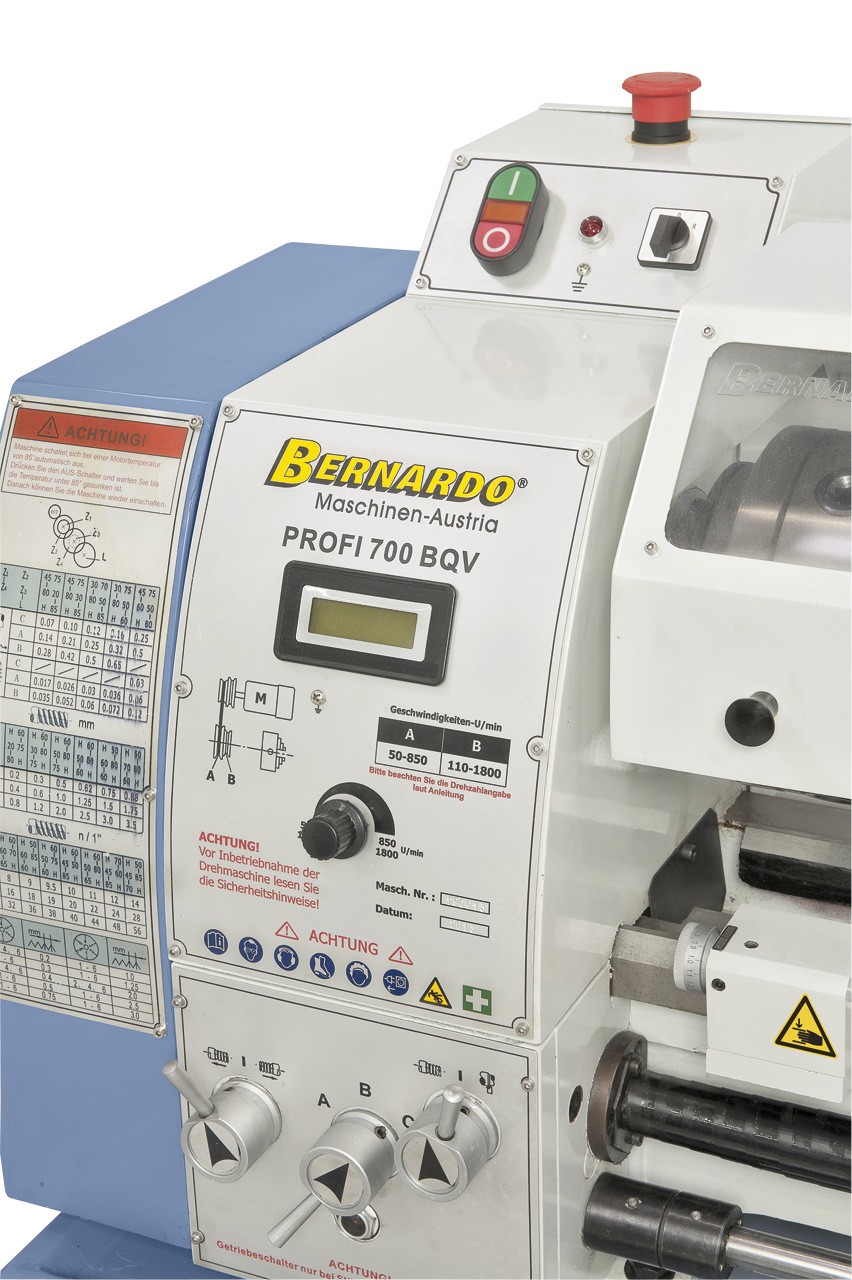

Digitale Drehzahlanzeige
Gewindeuhr
Futterschutz
Spänerückwand
Spindelabdeckung
Bedienwerkzeug
Spänewanne

(-2,63 € gespart)

Universal-Kühlmittelkonzentrat RK 12, 5 Liter

Anwendungskonzentration je nach Zerspannung 3 - 10 % 5 L Kanister

Inhalt: 5 Liter (9,97 €* / 1 Liter)

49,85 €* 52,48 €* (5.01% gespart)

(-7,75 € gespart)

HSS- Drehmeisselsatz, 12 mm, 8-tlg.

Schaft 12 mm Mit Hartmetall-Platten 8-teilig

147,19 €* 154,94 €* (5% gespart)

(-8,07 € gespart)

Drehmeisselsatz 4-tlg. inkl. Bohrstange, 12 mm

TiN-beschichtet 4-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Inklusive Bohrstange Lieferung in Alukassette

153,12 €* 161,19 €* (5.01% gespart)

(-10,67 € gespart)

Drehmeisselsatz 6-tlg., 12 mm

TiN-beschichtet 6-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Inklusive Bohrstange Lieferung in Holzkassette

202,99 €* 213,66 €* (4.99% gespart)

(-38,41 € gespart)

Drehmeisselsatz mit HM-Wendeplatten, 12 mm, Satz C

Bezeichnung der Meisselhalter und Wendeplatten 9-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Lieferung in Holzkassette

179,00 €* 217,41 €* (17.67% gespart)

(-14,61 € gespart)

Universal-Kühlmitteleinrichtung 10 Liter, 230 V

Anschluss 230 V Mit Plastikbehälter (10 Liter) und flexiblem Schlauch

277,77 €* 292,38 €* (5% gespart)

(-8,62 € gespart)

Revolverkopf MK 2 mit 3 Stationen

Revolverkopf MK 2 mit 3 Stationen, inklusive Einsätze

163,81 €* 172,43 €* (5% gespart)

(-10,00 € gespart)

Revolverkopf MK 2 mit 4 Stationen

Revolverkopf MK 2 mit 4 Stationen, inklusive Einsätze

189,92 €* 199,92 €* (5% gespart)

(-66,85 € gespart)

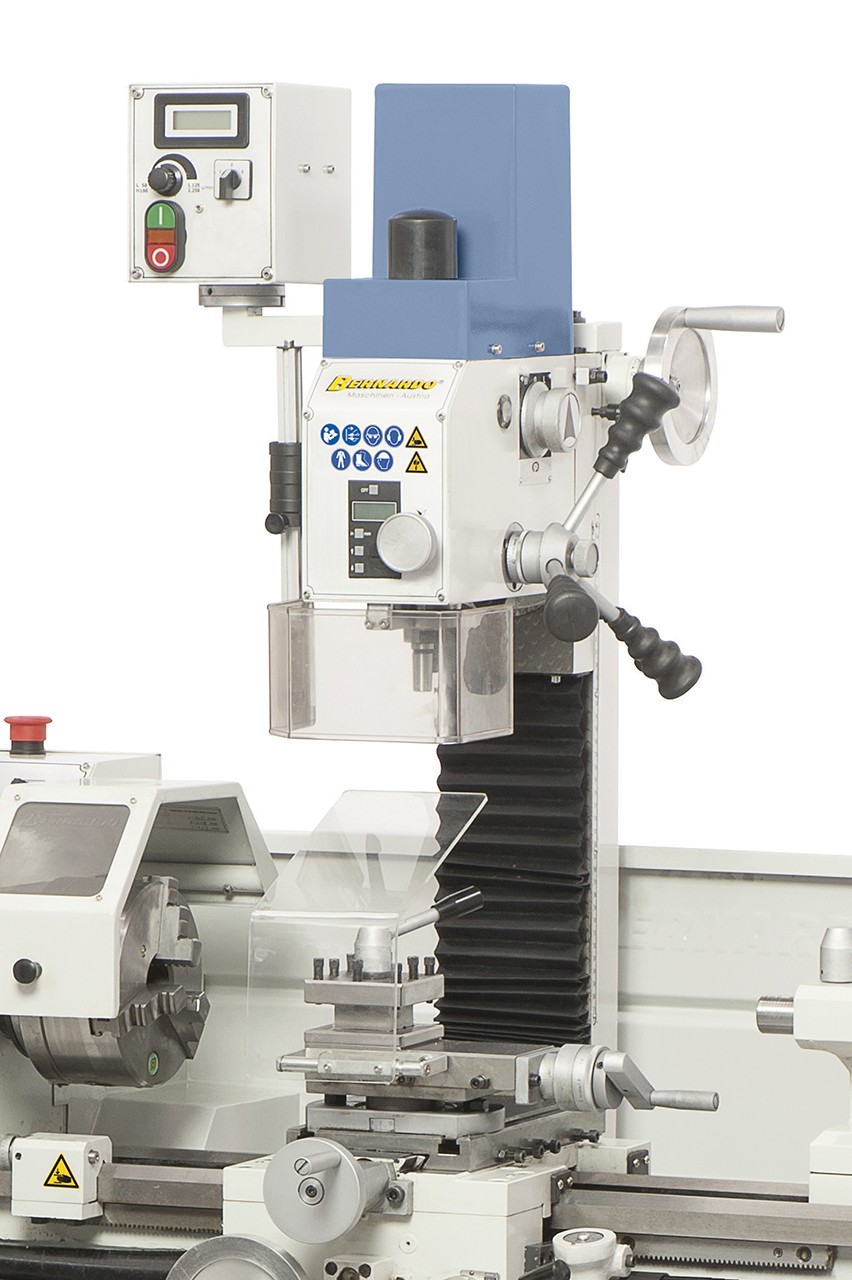

Fräsaufsatz FA 25

Bohrleistung in Stahl: 20 mm Stirnfräser max.: 63 mm Schaftfräser max.: 20 mm Ausladung: 170 mm Spindeldrehzahl, stufenlos: 50 - 2250 U/min Spindelaufnahme: MK 2 Fräskopf schwenkbar: -90° bis +90° Höhenverstellung Fräskopf. 260 mm Motor-Abgabeleistung S1 100%. 0,60 kW / 230 V Motor-Aufnahmeleistung S6 40%: 0,90 kW / 230 V Zum Nachrüsten an folgenden Maschinen: Profi 700 BWV Profi 700 BQV Profi 700 Top

1.270,12 €* 1.336,97 €* (5% gespart)

(-3,69 € gespart)

Aufspannscheibe für Profi(center) 700 BWV / BQV

Aufspannscheibe diam. 240 mm für folgende Modelle: Profi 700 BWV Profi 700 BQV Proficenter 700 BWV Proficenter 700 BQV

70,03 €* 73,72 €* (5.01% gespart)

(-5,57 € gespart)

Flansch für Profi(center) 700 BWV / BQV

Flansch diam. 160 mm für folgende Modelle: Profi 700 BWV Profi 700 BQV Proficenter 700 BWV Proficenter 700 BQV

105,64 €* 111,21 €* (5.01% gespart)

(-4,32 € gespart)

Feststehende Lünette Profi(center) 700 BWV / BQV

Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken.

81,90 €* 86,22 €* (5.01% gespart)

(-4,00 € gespart)

Mitlaufende Lünette Profi(center) 700 BWV / BQV

Die mitlaufende Lünette verhindert das Durchbiegen von dünnen Wellen.

75,97 €* 79,97 €* (5% gespart)

(-13,93 € gespart)

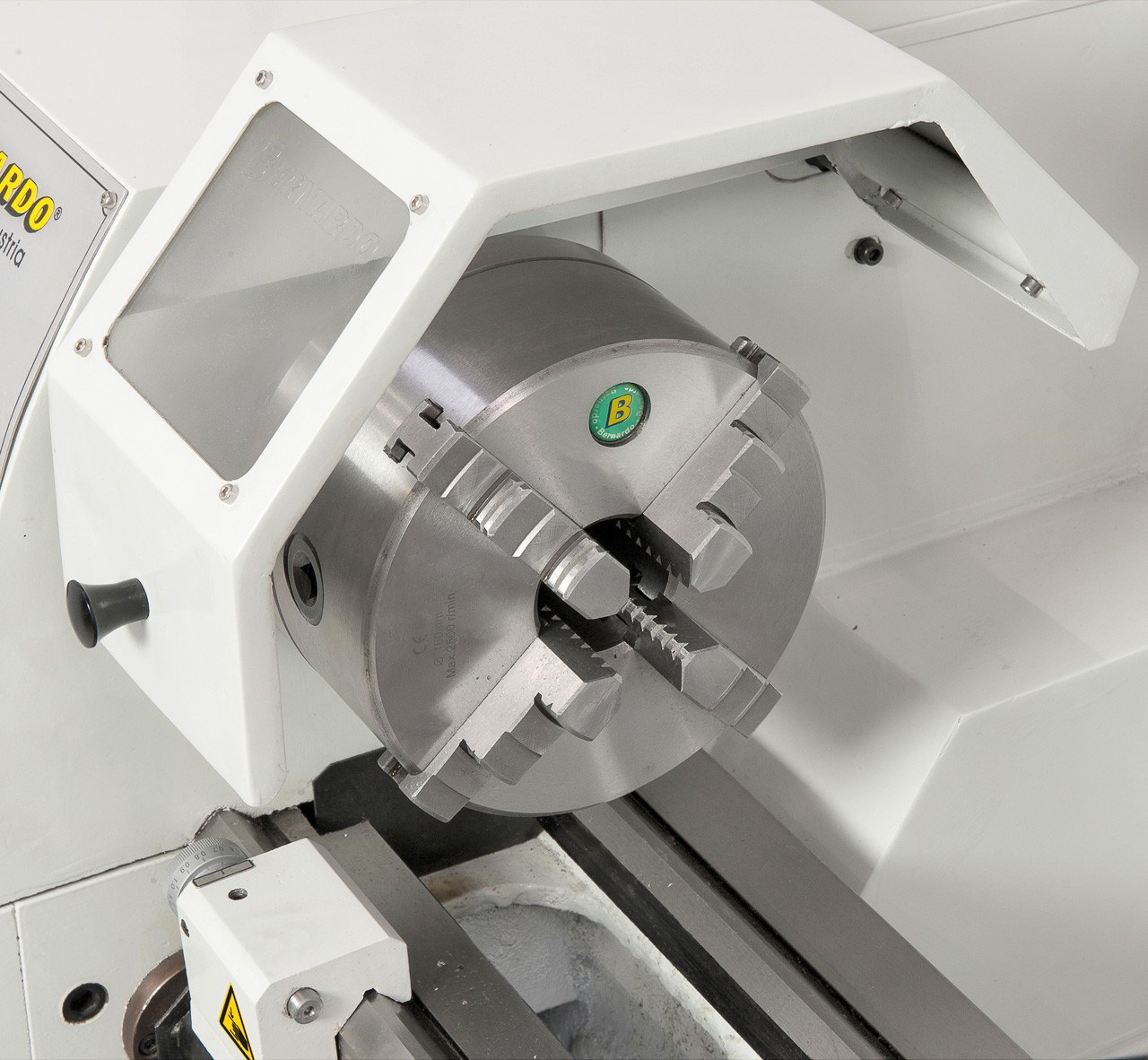

Standard-4-Backenfutter DK12-160
