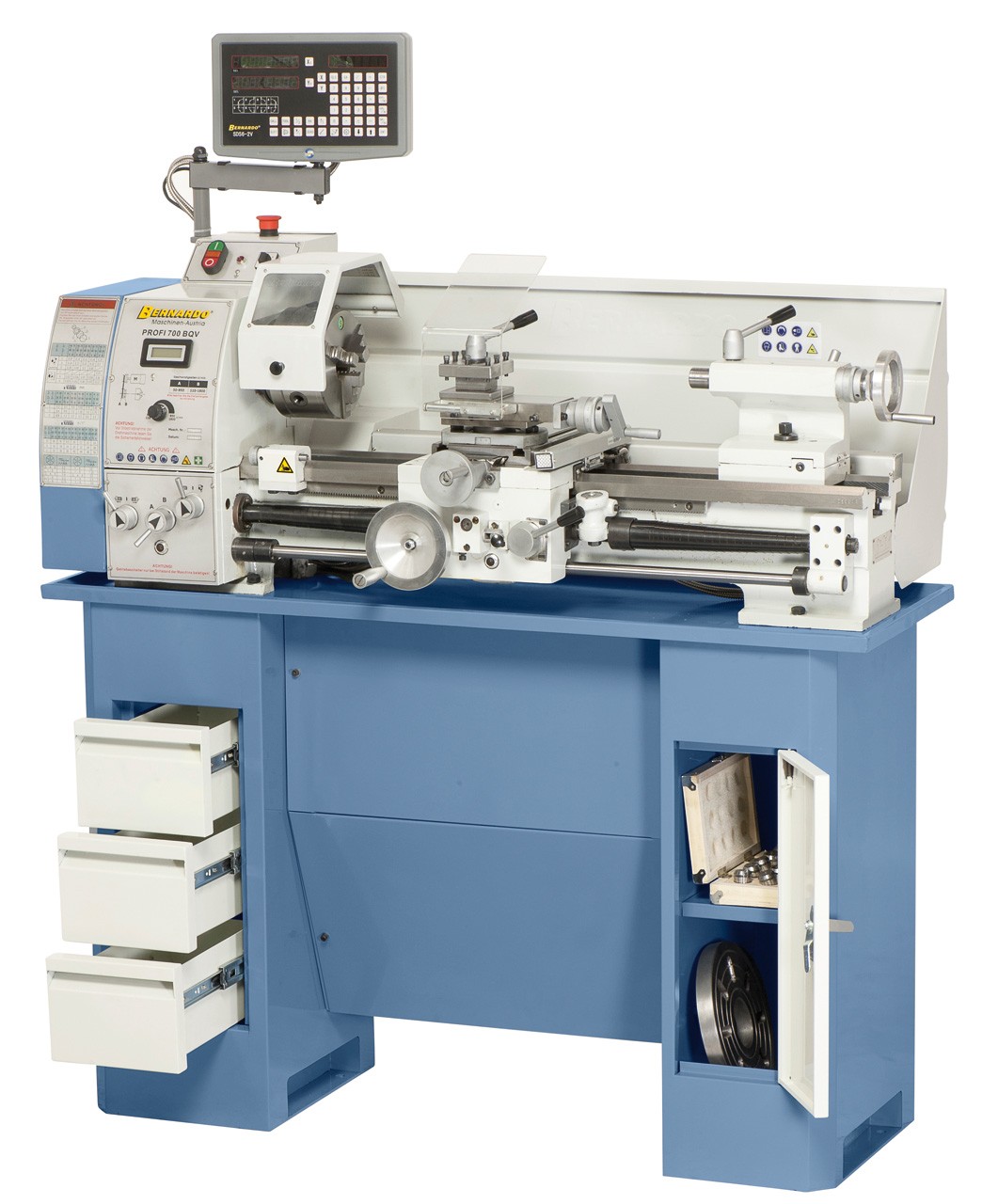

Bernardo Leitspindeldrehmaschine Profi 700 BQV inkl. 2-Achs-Digi

3.883,21 €*

% 3.957,98 €* (1.89% gespart)

Versandkostenfrei

Nicht mehr verfügbar

Produktnummer: 03-1173
Produktinformationen "Bernardo Leitspindeldrehmaschine Profi 700 BQV inkl. 2-Achs-Digi"


 Die Leitspindeldrehmaschine Profi 700 BQV wird nach Werkzeugmachergenauigkeit gefertigt. Das Ablesen der elektronisch einstellbaren Geschwindigkeit erfolgt komfortabel über eine Digitalanzeige. Das Modell Profi 700 BQV verfügt zusätzlich über einen Quervorschub, wodurch die Produktivität erheblich gesteigert wird.

 technische Daten:

  • Spitzenweite: 700 mm
  • Spitzenhöhe: 140 mm
  • Umlaufdurchmesser über Bett: 280 mm
  • Spindelbohrung: 38 mm
  • Aufnahme in der Spindelbohrung: MK 5
  • Drehzahlbereich, stufenlos: 50 - 850 / 110 - 1800 U/min
  • Bereich Längsvorschübe: (14) 0,07 - 0,65 mm/U
  • Bereich Planvorschübe:  (11) 0,03 - 0,12 mm/U
  • Metrische Gewinde:  (18) 0,2 - 3,5 mm
  •  Zollgewinde:  (21) 8 - 56 Gg/1"
  • Pinolenweg: 85 mm
  • Pinolenaufnahme MK 3
  •  Motor-Abgabeleistung S1 100% 1,0 kW / 230 V
  • Motor-Aufnahmeleistung S6 40% 1,35 kW / 230 V
  • Maschinenabmessung (B x T x H)* 1380 x 640 x 500 mm
    Gewicht ca. 235 kg

* ohne Untergestell

Serienmäßig mit elektronisch stufenloser Drehzahlregelung
Mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub

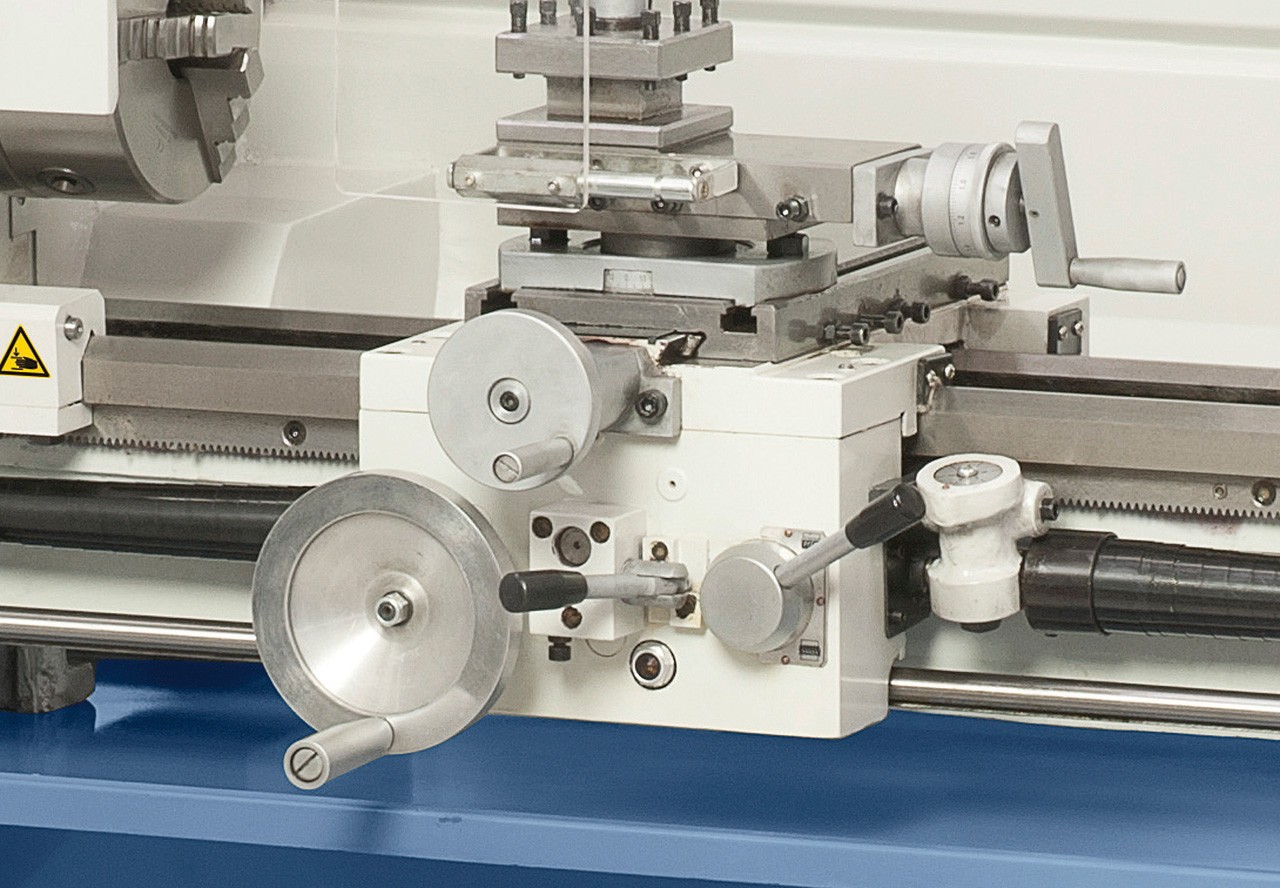

Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
Serienmäßig mit 38 mm Spindelbohrung
Hohe Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm) aufgrund Präzisionskegelrollenlager
Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
Verschiebbarer Oberschlitten in x-Achsenrichtung
Durchzugsstarker Antriebsmotor, auch bei Dauerbelastung
Reitstock kann zum Kegeldrehen verschoben werden
Bedienungsfreundliche Anordnung der Schaltelemente
Führungen über Keilleisten spielfrei nachstellbar


Lieferumfang:

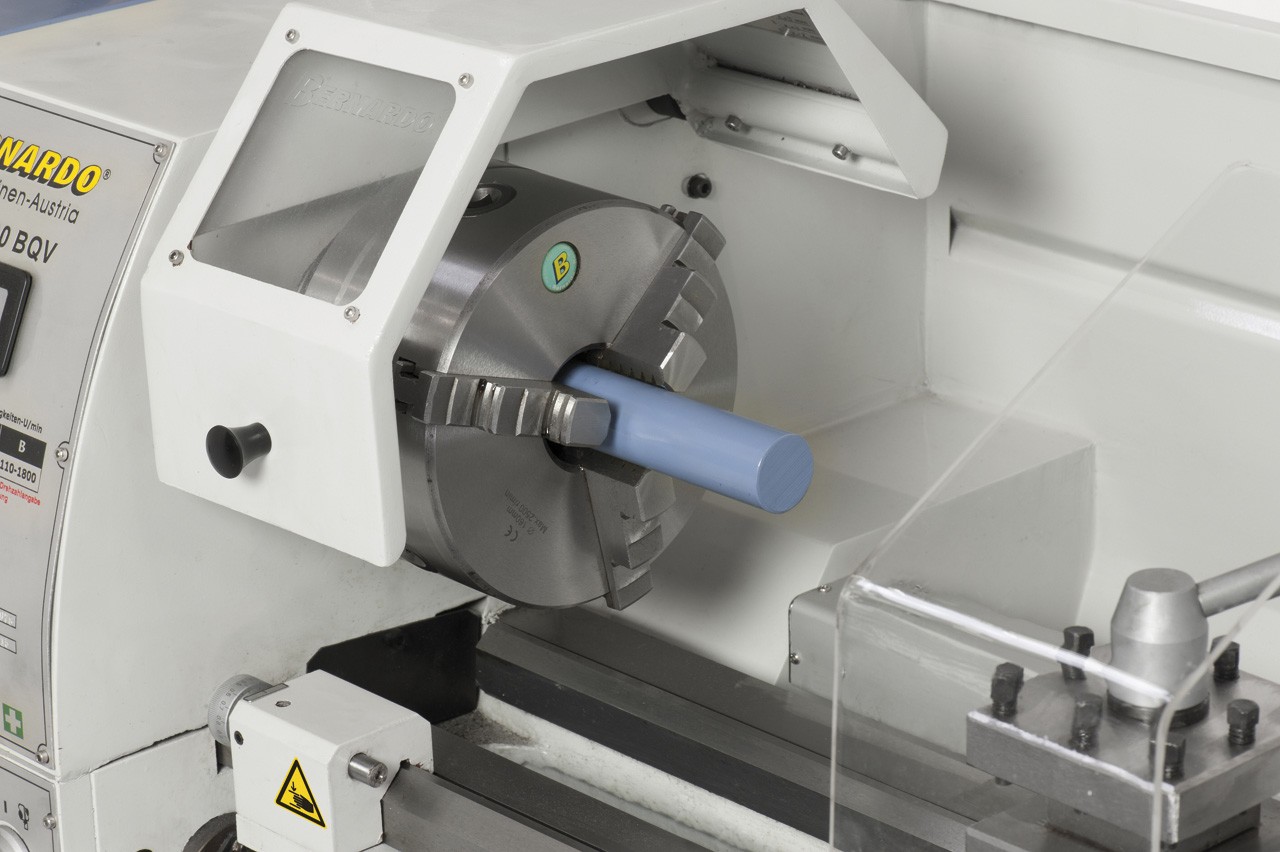

  • 3-Backenfutter DK11-160 mm
  • Futterflansch 160 mm
  • Feste Körnerspitzen

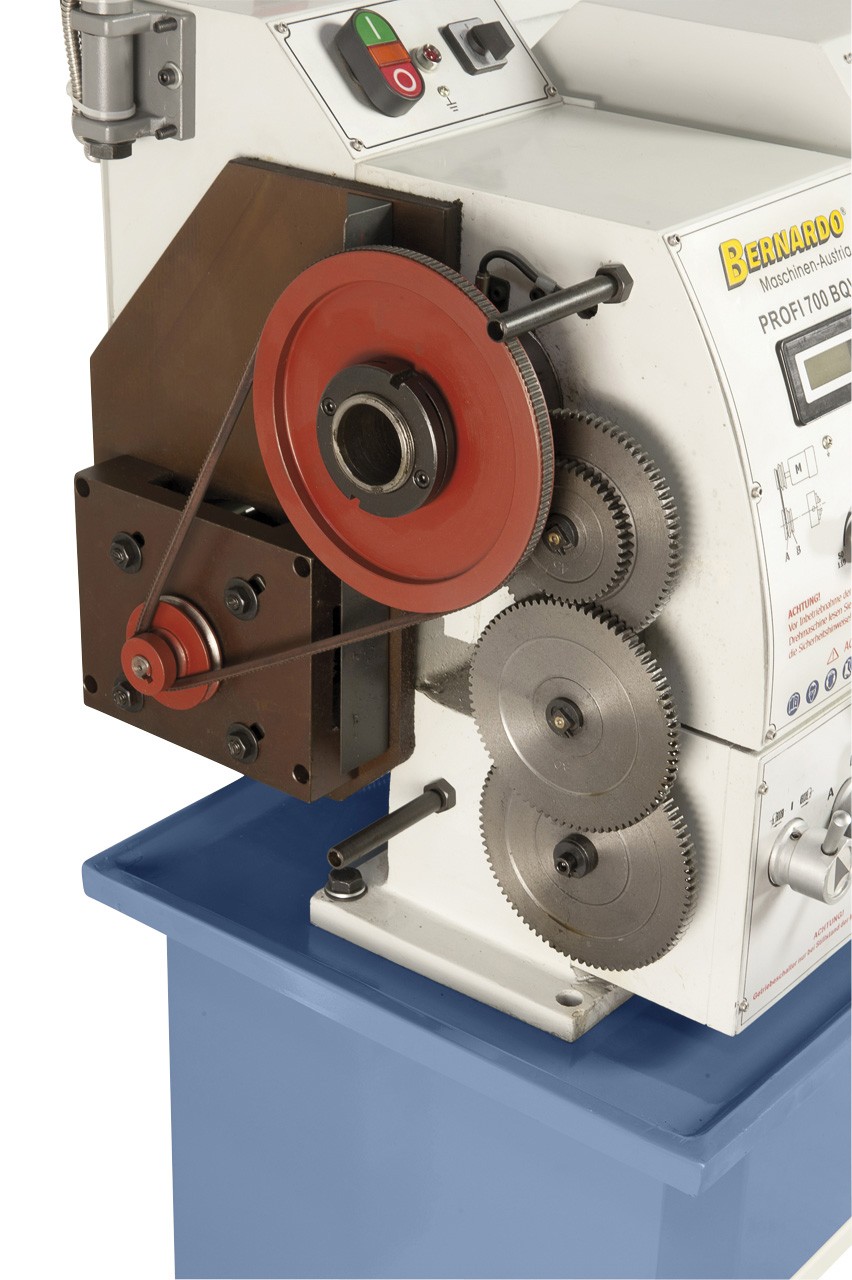

  • Wechselräder
  • Vierfachstahlhalter
  • Planschlitten mit Obersupport

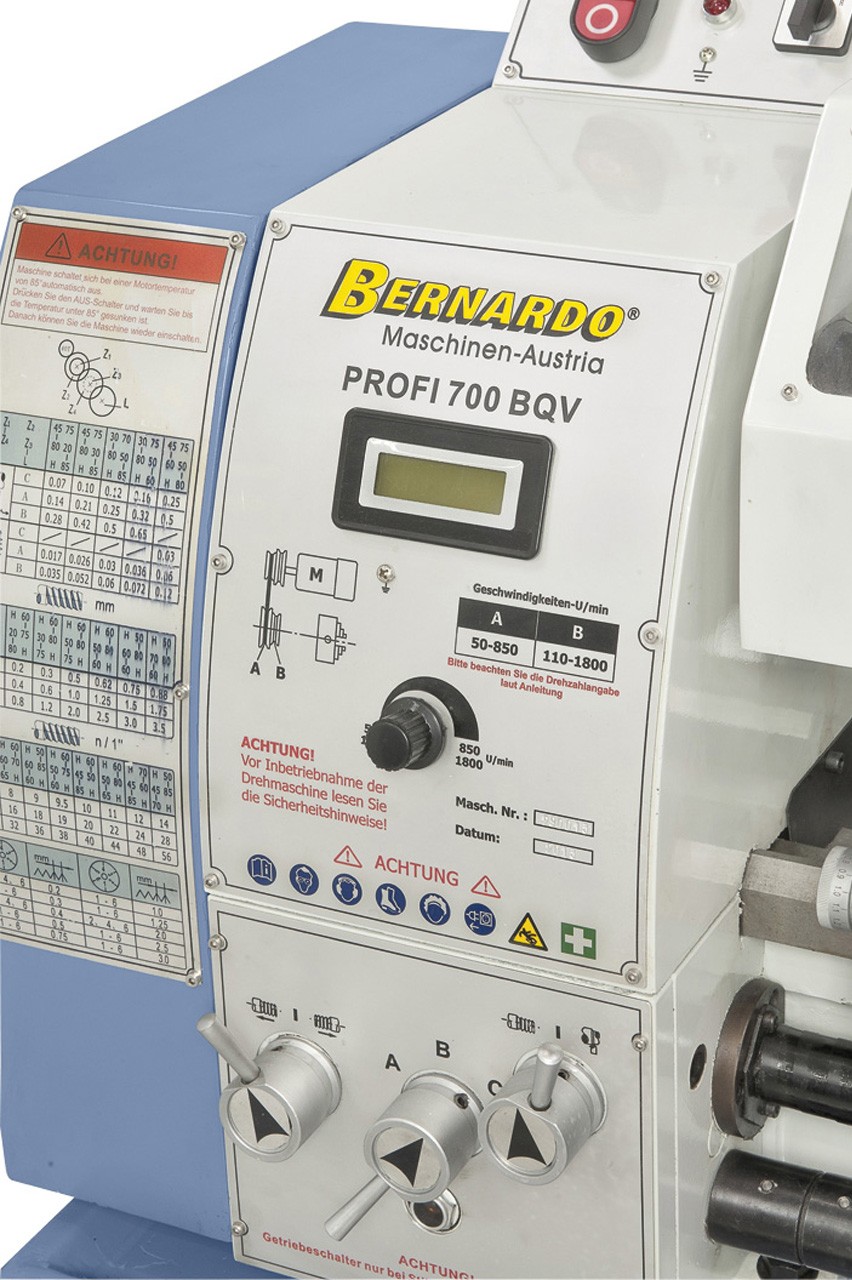

  • Digitale Drehzahlanzeige
  • Gewindeuhr
  • Futterschutz
  • Spänerückwand
  • Spindelabdeckung
  • Bedienwerkzeug
  • Spänewanne








(-2,63 € gespart)
Universal-Kühlmittelkonzentrat RK 12, 5 Liter
Anwendungskonzentration je nach Zerspannung 3 - 10 % 5 L Kanister

Inhalt: 5 Liter (9,97 €* / 1 Liter)

49,85 €* 52,48 €* (5.01% gespart)
(-29,25 € gespart)
Schnellwechsel-Stahlhalter System Multifix Größe A
      Stahlhalter-Set bestehend aus: Stahlhalterkopf, 3 gerade Einsätze, 1 Prismeneinsatz Durch hohe Präzision wiederholbare Wechselgenauigkeit über Jahre unter 0,01 mm Einfache Bedienung 40 mögliche Winkelverstellungen der Werkzeuge Höheneinstellung ohne Unterlegen von Blechen Leichtes Lösen und Arretieren des jeweiligen Werkzeughalters durch Exzenterspannung Zur Selbstmontage ( Stahlhalter muss auf Ihre Maschine angepasst werden). Werkzeugträgerkopf und Wechselhalter sind aus hochwertigem Stahl und in profilgeschliffener Ausführung Der Werkzeughalter bildet mit dem Stahlhalterblock eine verwindungsfreie Einheit

555,52 €* 584,77 €* (5% gespart)
(-7,75 € gespart)
HSS- Drehmeisselsatz, 12 mm, 8-tlg.
  Schaft 12 mm Mit Hartmetall-Platten 8-teilig

147,19 €* 154,94 €* (5% gespart)
(-8,07 € gespart)
Drehmeisselsatz 4-tlg. inkl. Bohrstange, 12 mm
TiN-beschichtet 4-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Inklusive Bohrstange Lieferung in Alukassette

153,12 €* 161,19 €* (5.01% gespart)
(-10,67 € gespart)
Drehmeisselsatz 6-tlg., 12 mm
TiN-beschichtet 6-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Inklusive Bohrstange Lieferung in Holzkassette

202,99 €* 213,66 €* (4.99% gespart)
(-38,41 € gespart)
Drehmeisselsatz mit HM-Wendeplatten, 12 mm, Satz C
Bezeichnung der Meisselhalter und Wendeplatten 9-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Lieferung in Holzkassette

179,00 €* 217,41 €* (17.67% gespart)
(-14,61 € gespart)
Universal-Kühlmitteleinrichtung 10 Liter, 230 V
Anschluss 230 V Mit Plastikbehälter (10 Liter) und flexiblem Schlauch

277,77 €* 292,38 €* (5% gespart)
(-8,62 € gespart)

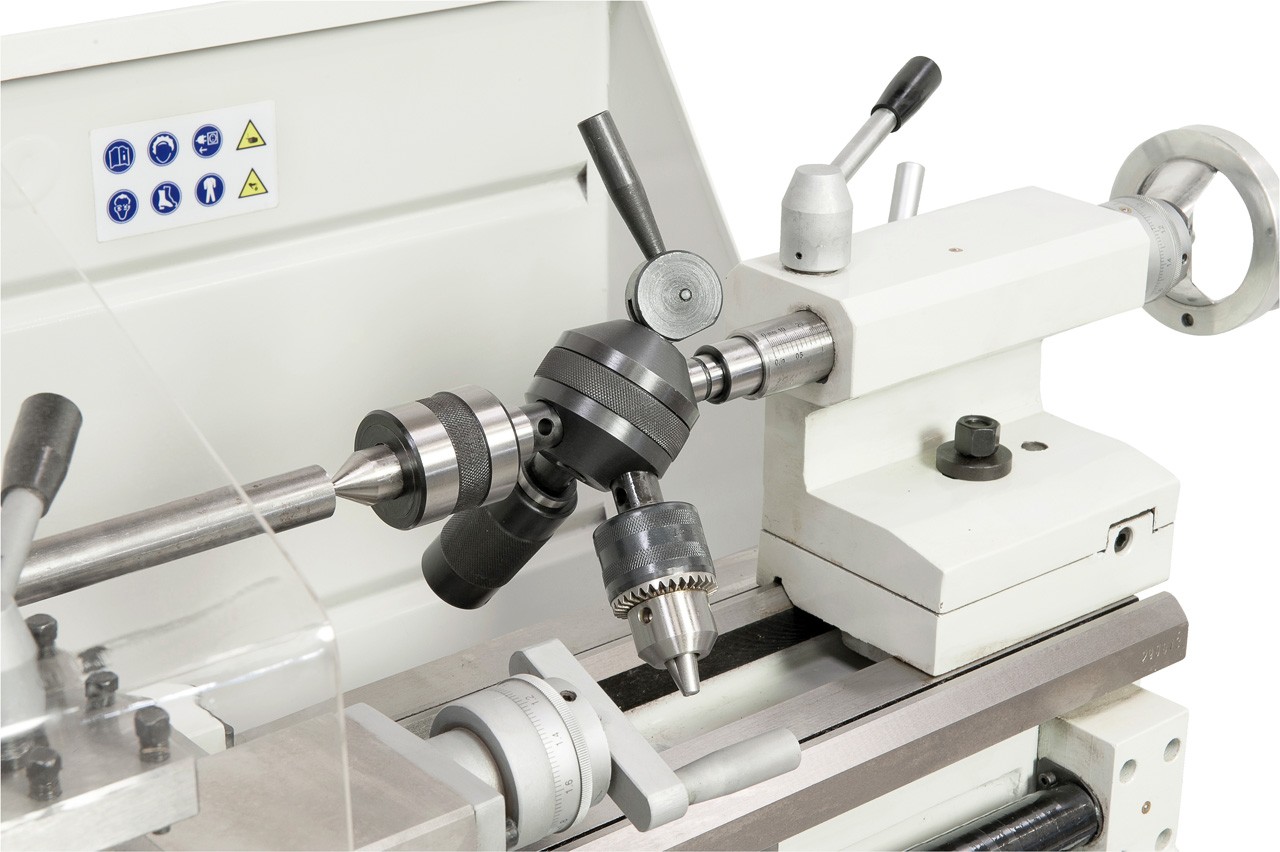

Revolverkopf MK 2 mit 3 Stationen
Revolverkopf MK 2 mit 3 Stationen, inklusive Einsätze

163,81 €* 172,43 €* (5% gespart)
(-10,00 € gespart)
Revolverkopf MK 2 mit 4 Stationen
Revolverkopf MK 2 mit 4 Stationen, inklusive Einsätze

189,92 €* 199,92 €* (5% gespart)
(-11,06 € gespart)
Spannzangenset ER 25, 1 - 16 mm, 15-tlg.
Passend für Spannzangenfutter ER 25  Spannzangenset 1 - 16 mm, 15-tlg.

210,10 €* 221,16 €* (5% gespart)
(-18,42 € gespart)
Spannzangenset 5C
  Beschreibung: Für Spannzangenfutter 5C 24 tlg., 3 - 26 mm

350,18 €* 368,60 €* (5% gespart)
(-66,85 € gespart)

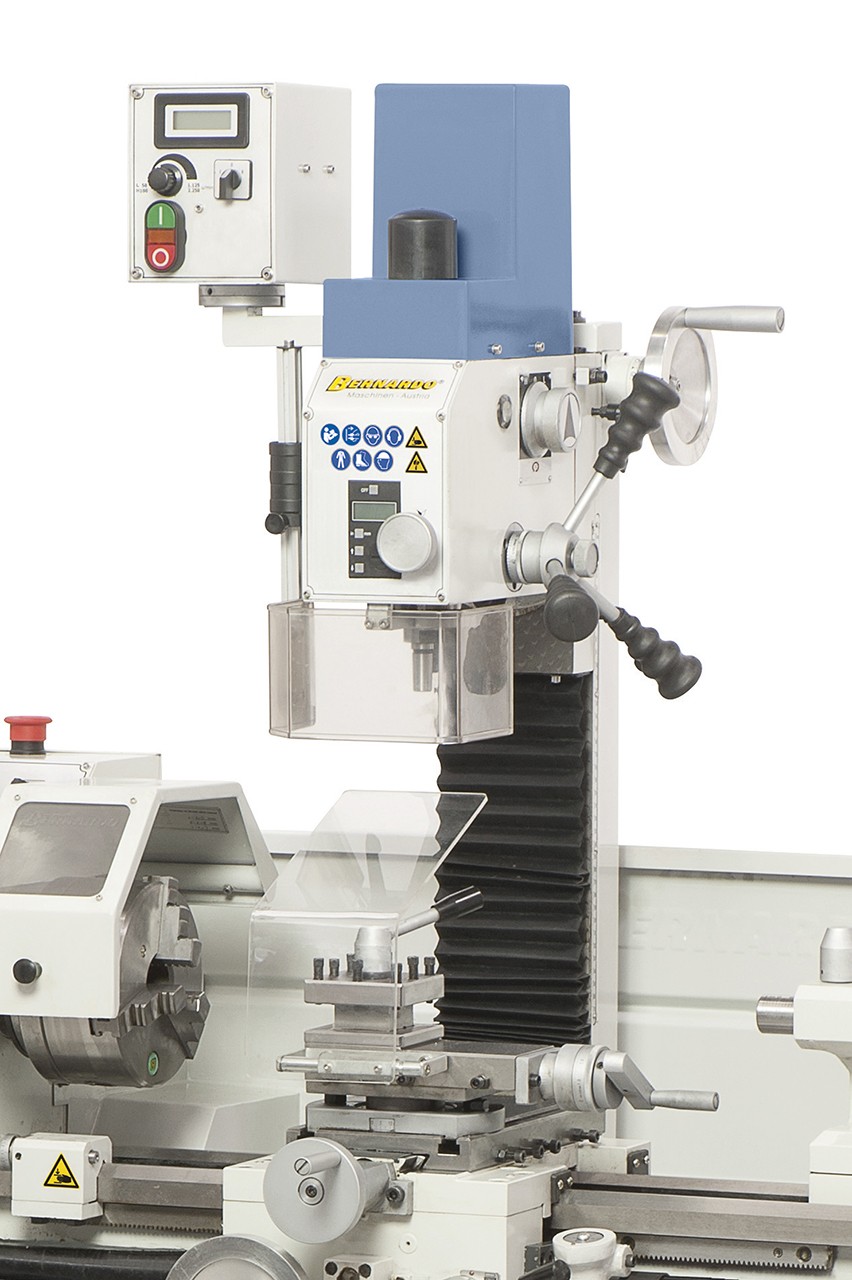

Fräsaufsatz FA 25
Bohrleistung in Stahl: 20 mm Stirnfräser max.: 63 mm Schaftfräser max.: 20 mm Ausladung: 170 mm Spindeldrehzahl, stufenlos: 50 - 2250 U/min Spindelaufnahme: MK 2 Fräskopf schwenkbar: -90° bis +90° Höhenverstellung Fräskopf. 260 mm Motor-Abgabeleistung S1 100%. 0,60 kW / 230 V Motor-Aufnahmeleistung S6 40%: 0,90 kW / 230 V   Zum Nachrüsten an folgenden Maschinen: Profi 700 BWV Profi 700 BQV Profi 700 Top

1.270,12 €* 1.336,97 €* (5% gespart)
(-3,69 € gespart)
Aufspannscheibe für Profi(center) 700 BWV / BQV
 Aufspannscheibe diam. 240 mm für folgende Modelle: Profi 700 BWV Profi 700 BQV Proficenter 700 BWV Proficenter 700 BQV

70,03 €* 73,72 €* (5.01% gespart)
(-5,57 € gespart)
Flansch für Profi(center) 700 BWV / BQV
    Flansch diam. 160 mm für folgende Modelle: Profi 700 BWV Profi 700 BQV Proficenter 700 BWV Proficenter 700 BQV

105,64 €* 111,21 €* (5.01% gespart)
(-4,32 € gespart)
Feststehende Lünette Profi(center) 700 BWV / BQV
Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken.

81,90 €* 86,22 €* (5.01% gespart)
(-4,00 € gespart)
Mitlaufende Lünette Profi(center) 700 BWV / BQV
Die mitlaufende Lünette verhindert das Durchbiegen von dünnen Wellen.

75,97 €* 79,97 €* (5% gespart)
(-13,93 € gespart)

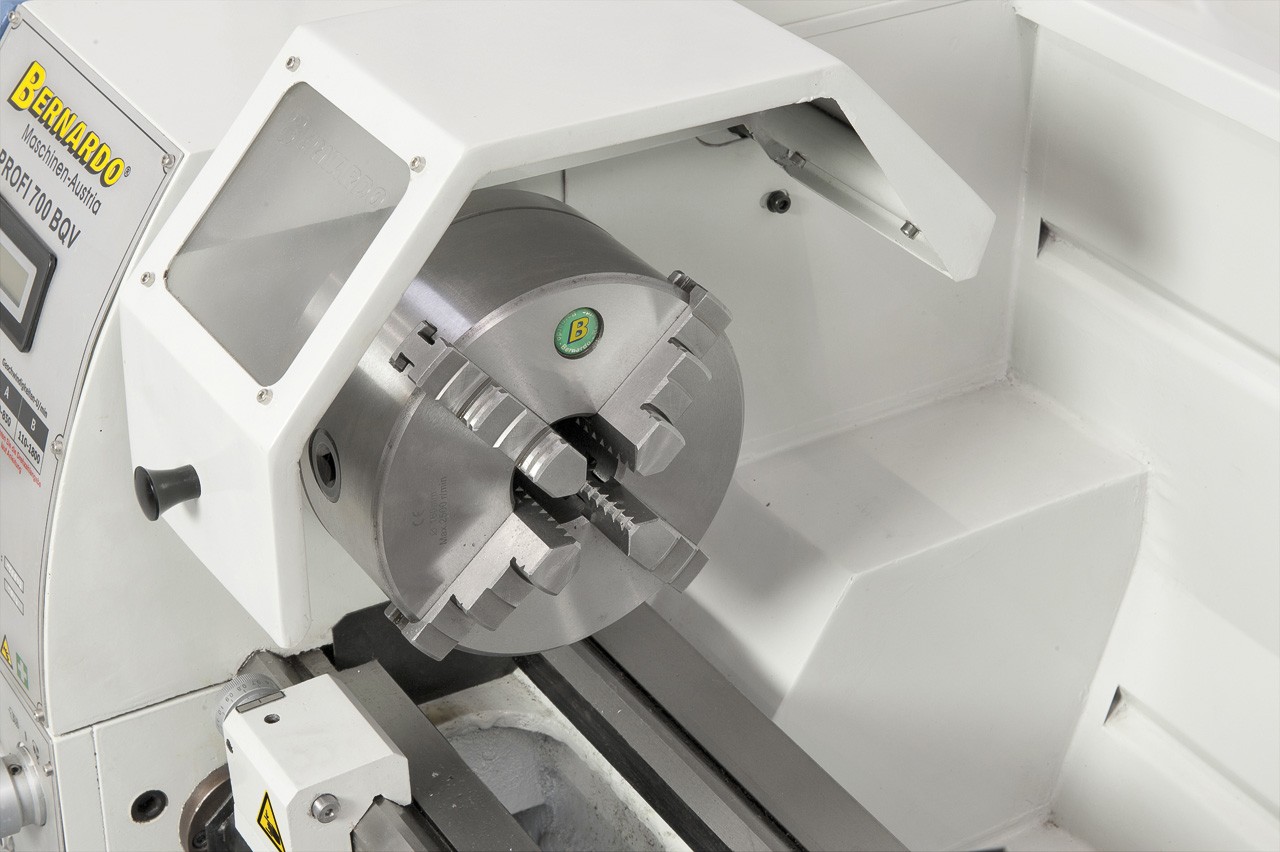

Standard-4-Backenfutter DK12-160
