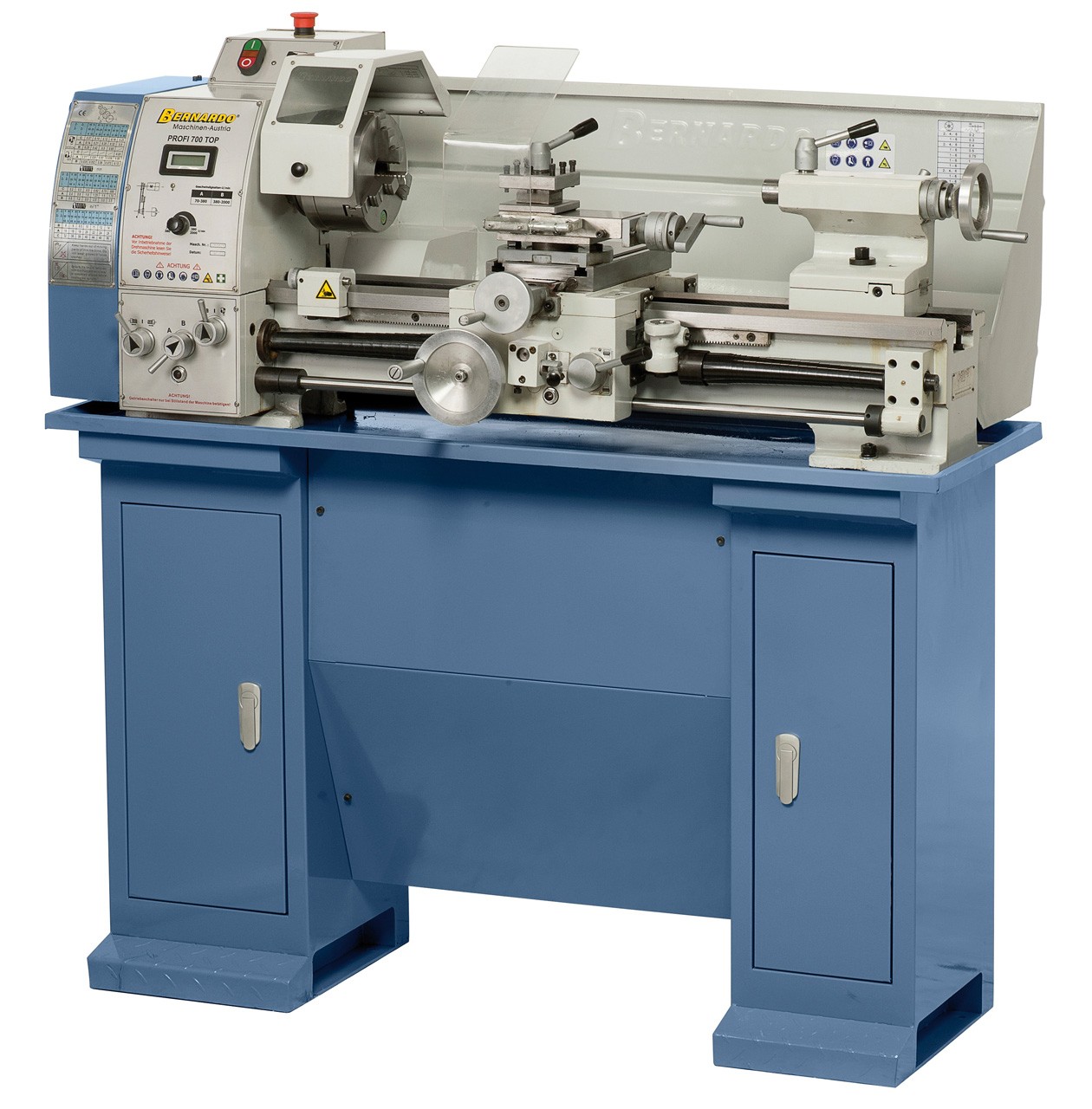

Bernardo Leit.- und Zugspindeldrehmaschine Profi 700 Top

3.893,44 €*

% 4.098,36 €* (5% gespart)

Versandkostenfrei

Sofort verfügbar, Lieferzeit: 2-4 Tage

Produktnummer: 03-1174

Produktinformationen "Bernardo Leit.- und Zugspindeldrehmaschine Profi 700 Top"

Die Drehmaschine Profi 700 Top ist unser neues Modell, die serienmäßig mit einem hochwertigen Delta-Frequenzumrichter ausgestattet ist. Wesentliche Vorteile, die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die konstante Drehzahl unter Last.

technische Daten:

Spitzenweite 700 mm
Spitzenhöhe 140 mm
Umlaufdurchmesser über Bett 280 mm
Bettbreite 180 mm
Spindelbohrung 38 mm
Aufnahme in der Spindelbohrung MK 5
Drehzahlbereich, stufenlos 70 - 380 / 380 -2000 U/min
Bereich Längsvorschübe (14) 0,07 - 0,65 mm/U
Bereich Planvorschübe (11) 0,03 - 0,12 mm/U
Metrische Gewinde (18) 0,2 - 3,5 mm
Zollgewinde (21) 8 - 56 Gg/1"
Pinolenweg 85 mm
Pinolenaufnahme MK 3
Motor-Abgabeleistung S1 100% 1,0 kW / 230 V
Motor-Aufnahmeleistung S6 40% 1,35 kW / 230 V
Maschinenabmessung (B x T x H)* 1380 x 640 x 500 mm
Gewicht ca. 235 kg
* ohne Untergestell

Drehstrommotor mit Frequenzumrichter für höhere Leistungsausbeute und hohes Drehmoment
Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmessern
Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
Die Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
Präzise Spindellagerung mit zwei nachstellbaren Präzisionskegelrollenlagern
Hohe Rundlaufgenauigkeit der Spindelnase - besser als 0,012 mm
Reitstockpinole und Handrad mit einstellbarer Skalierung (0,02 mm)

Lieferumfang:

Feste Körnerspitzen
3-Backenfutter DK11-160 mm
Futterflansch 160 mm
Wechselräder
Vierfachstahlhalter
Rutschkupplung

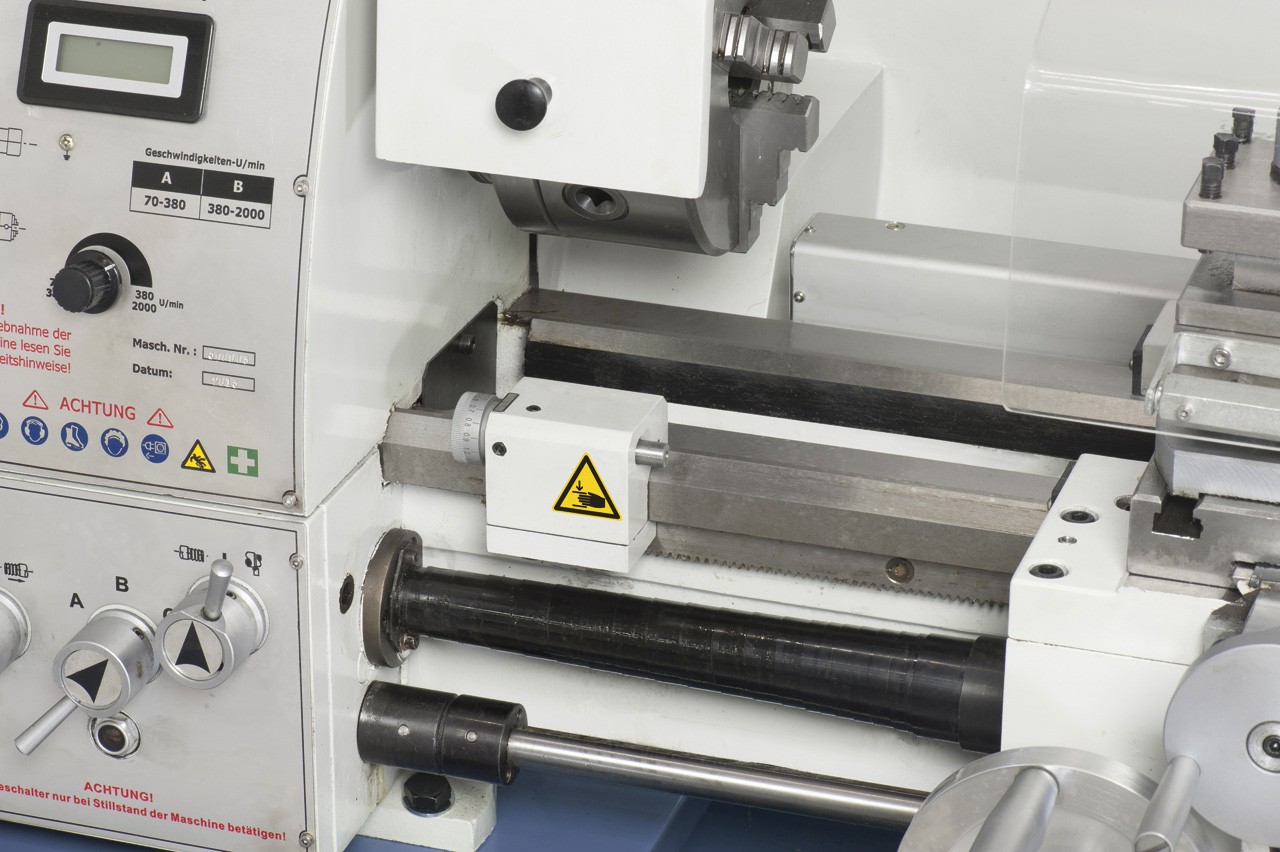

Mikrometerlängsanschlag
Planschlitten mit Obersupport
Frequenzumrichter
Digitale Drehzahlanzeige
Gewindeuhr
Futterschutz
Spänerückwand
Leitspindelabdeckung
Bedienwerkzeug
Spänewanne

(-29,25 € gespart)

Schnellwechsel-Stahlhalter System Multifix Größe A

Stahlhalter-Set bestehend aus: Stahlhalterkopf, 3 gerade Einsätze, 1 Prismeneinsatz Durch hohe Präzision wiederholbare Wechselgenauigkeit über Jahre unter 0,01 mm Einfache Bedienung 40 mögliche Winkelverstellungen der Werkzeuge Höheneinstellung ohne Unterlegen von Blechen Leichtes Lösen und Arretieren des jeweiligen Werkzeughalters durch Exzenterspannung Zur Selbstmontage ( Stahlhalter muss auf Ihre Maschine angepasst werden). Werkzeugträgerkopf und Wechselhalter sind aus hochwertigem Stahl und in profilgeschliffener Ausführung Der Werkzeughalter bildet mit dem Stahlhalterblock eine verwindungsfreie Einheit

555,52 €* 584,77 €* (5% gespart)

(-7,75 € gespart)

HSS- Drehmeisselsatz, 12 mm, 8-tlg.

Schaft 12 mm Mit Hartmetall-Platten 8-teilig

147,19 €* 154,94 €* (5% gespart)

(-8,07 € gespart)

Drehmeisselsatz 4-tlg. inkl. Bohrstange, 12 mm

TiN-beschichtet 4-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Inklusive Bohrstange Lieferung in Alukassette

153,12 €* 161,19 €* (5.01% gespart)

(-10,67 € gespart)

Drehmeisselsatz 6-tlg., 12 mm

TiN-beschichtet 6-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Inklusive Bohrstange Lieferung in Holzkassette

202,99 €* 213,66 €* (4.99% gespart)

(-38,41 € gespart)

Drehmeisselsatz mit HM-Wendeplatten, 12 mm, Satz C

Bezeichnung der Meisselhalter und Wendeplatten 9-tlg. Drehmeisselsatz mit HM-Wendeplatten Schaftgröße 12 mm Lieferung in Holzkassette

179,00 €* 217,41 €* (17.67% gespart)

(-14,61 € gespart)

Universal-Kühlmitteleinrichtung 10 Liter, 230 V

Anschluss 230 V Mit Plastikbehälter (10 Liter) und flexiblem Schlauch

277,77 €* 292,38 €* (5% gespart)

(-8,62 € gespart)

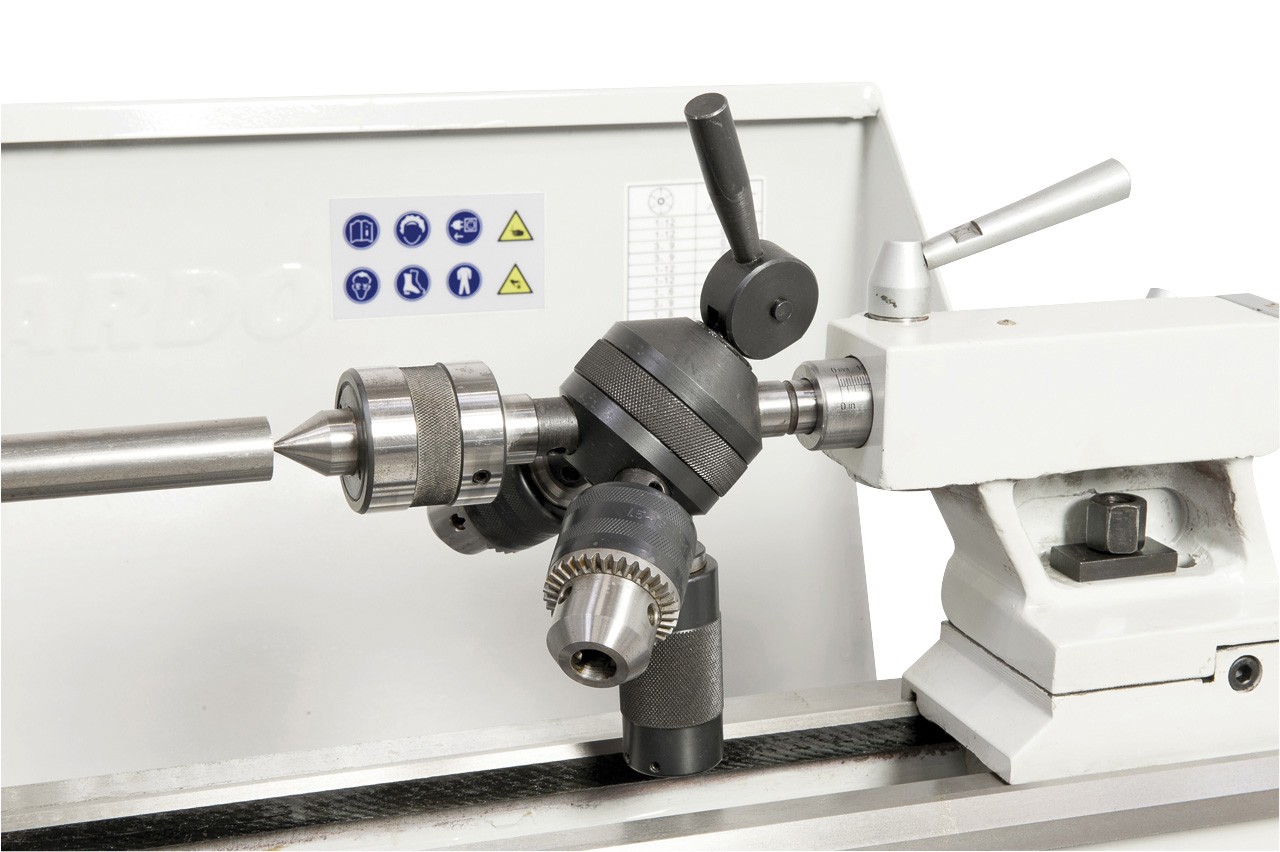

Revolverkopf MK 2 mit 3 Stationen

Revolverkopf MK 2 mit 3 Stationen, inklusive Einsätze

163,81 €* 172,43 €* (5% gespart)

(-10,00 € gespart)

Revolverkopf MK 2 mit 4 Stationen

Revolverkopf MK 2 mit 4 Stationen, inklusive Einsätze

189,92 €* 199,92 €* (5% gespart)

(-11,06 € gespart)

Spannzangenset ER 25, 1 - 16 mm, 15-tlg.

Passend für Spannzangenfutter ER 25 Spannzangenset 1 - 16 mm, 15-tlg.

210,10 €* 221,16 €* (5% gespart)

(-4,87 € gespart)

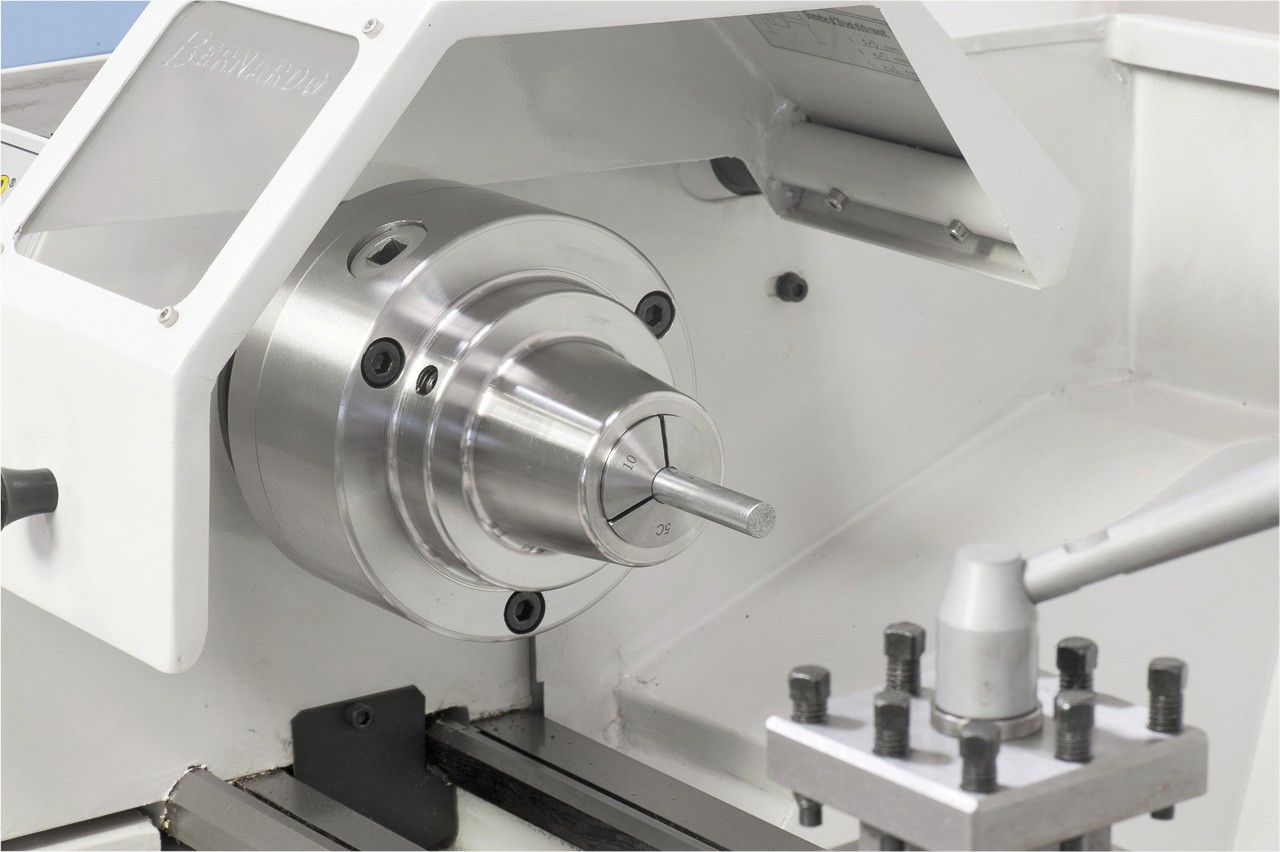

Spannzangenfutter ER 25

Für Spannzangen von 1 - 16 mm

92,59 €* 97,46 €* (5% gespart)

(-66,85 € gespart)

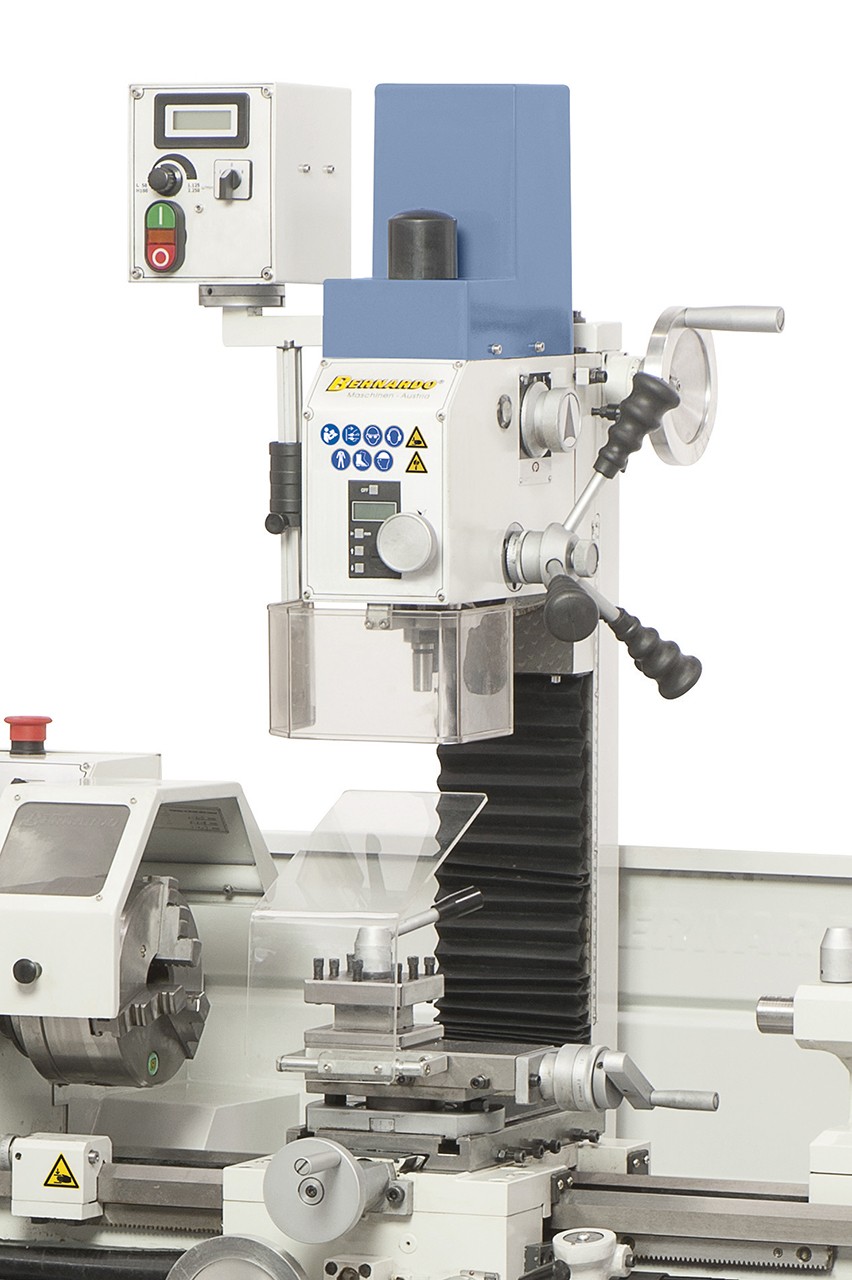

Fräsaufsatz FA 25

Bohrleistung in Stahl: 20 mm Stirnfräser max.: 63 mm Schaftfräser max.: 20 mm Ausladung: 170 mm Spindeldrehzahl, stufenlos: 50 - 2250 U/min Spindelaufnahme: MK 2 Fräskopf schwenkbar: -90° bis +90° Höhenverstellung Fräskopf. 260 mm Motor-Abgabeleistung S1 100%. 0,60 kW / 230 V Motor-Aufnahmeleistung S6 40%: 0,90 kW / 230 V Zum Nachrüsten an folgenden Maschinen: Profi 700 BWV Profi 700 BQV Profi 700 Top

1.270,12 €* 1.336,97 €* (5% gespart)

(-3,69 € gespart)

Aufspannscheibe für Profi(center) 700 BWV / BQV

Aufspannscheibe diam. 240 mm für folgende Modelle: Profi 700 BWV Profi 700 BQV Proficenter 700 BWV Proficenter 700 BQV

70,03 €* 73,72 €* (5.01% gespart)

(-5,57 € gespart)

Flansch für Profi(center) 700 BWV / BQV

Flansch diam. 160 mm für folgende Modelle: Profi 700 BWV Profi 700 BQV Proficenter 700 BWV Proficenter 700 BQV

105,64 €* 111,21 €* (5.01% gespart)

(-4,32 € gespart)

Feststehende Lünette Profi(center) 700 BWV / BQV

Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken.

81,90 €* 86,22 €* (5.01% gespart)

(-4,00 € gespart)

Mitlaufende Lünette Profi(center) 700 BWV / BQV

Die mitlaufende Lünette verhindert das Durchbiegen von dünnen Wellen.

75,97 €* 79,97 €* (5% gespart)

(-13,93 € gespart)

Standard-4-Backenfutter DK12-160

Nach DIN 6350 Durchmesser: 160 mm D1: 125 mm D2: 140 mm D3: 45 mm H: 94 mm H1: 65 mm H: 5 mm z-d: 6-M10 Max. Drehzahl: 2500 U/min Lieferumfang: 1 Satz nach innen gestufte Drehbacken 1 Satz nach außen gestufte Bohrbacken 1 Spannschlüssel, Befestigungsschrauben

264,71 €* 278,64 €* (5% gespart)

(-5,32 € gespart)

Weiche Monoblockbacken DSJ-DK12-160

A: 70 mm Futtergröße: 160 mm B: 18,5 mm C: 53 mm D: 9 mm E: 10 mm

100,89 €* 106,21 €* (5.01% gespart)

(-4,00 € gespart)

Weiche Monoblockbacken DSJ-DK11-160

A: 70 mm Futtergröße: 160 mm B: 18,5 mm C: 53 mm D: 9 mm E: 10 mm

75,97 €* 79,97 €* (5% gespart)

Planscheibe K72 - 160

Nach DIN 6350 Durchmesser: 160 mm D1: 65 mm D2: 95 mm D3: 45 mm H: 96,5 mm H1: 65 mm h: 5 mm z-d: 4-M10 Lieferumfang: 1 Satz harte Umkehrbacken 1 Spannschlüssel, Befestigungsschrauben

185,18 €* 194,92 €* (5% gespart)

Details

(-4,55 € gespart)

Mitlaufende Körnerspitze Typ PC - MK 3

Universalausführung für alle Arten von Dreharbeiten (Schruppen, Schlichten, Feindrehen und Kopieren). Laufkörper aus Werkzeugstahl, gehärtet und geschliffen. Hohe Rundlaufgenauigkeit, besonders leichter Lauf. Wartungsfreie Dauerschmierung, Spitzenwinkel 60°. Erhältliche Größen: MK 1 MK 2 MK 3 MK 4 MK 5

86,66 €* 91,21 €* (4.99% gespart)

(-9,62 € gespart)

Mitlaufende Körnerspitze SMA - MK 3

Mitlaufende Körnerspitze SMA - MK 3 Mit 7 auswechselbaren Einsätzen

182,80 €* 192,42 €* (5% gespart)

(-1,06 € gespart)

Reduzierhülse MK 3 / 2

Ganz gehärtet, Innen- und Aussenkegel geschliffen, nach DIN 2185 Morsekegel innen / außen Erhältliche Größen: MK 3 / 2 (24-1022)

20,18 €* 21,24 €* (4.99% gespart)

Revolverkopf MK 3 mit 6 Stationen

Aufnahmebohrung für Einsätze: 25 mm Kopfdurchmesser: 127 mm Aufnahmeschaft: MK 3 Eigenschaften Einsätze optional erhältlich

178,06 €* 187,43 €* (5% gespart)

Details

Einsätze für Revolverkopf MK 3

Inhalt: 1 Stk. Spannzangenfutter für ER20 Spannzangen (Spannbereich 1 - 13 mm) 2 Stk. Zahnkranzbohrfutter 1 - 16 mm inkl. Bohrfutterdorn 1 Stk. Rollkörner MK 2 6 Stk. Schneidkluppen M3 - M16 9 Stk. Einsätze für Gewindebohrer M3 - M16 2 Stk. Halterung für Schneidkluppen bzw. Einsätze für Gewindebohrer

295,56 €* 311,13 €* (5% gespart)

Details

(-12,30 € gespart)

Schnellwechsel-Stahlhalter Modell Bernardo Gr. 20

Technische Spezifikationen L W H Øe Ød L1 73 mm 73 mm 51 mm 16 mm 13 mm 130 mm Für Spitzenhöhen bis 150 mm Zur Selbstmontage ( Stahlhalter muss auf Ihre Maschine angepasst werden). Inhalt: Stahlhalterkopf 2 gerade Einsätze 1 Prismeneinsatz 1 Abstechhalter

233,85 €* 246,15 €* (5% gespart)

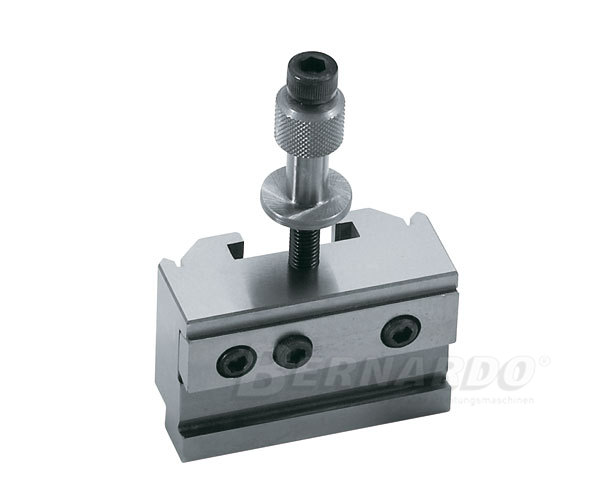

Wechselhalter mit Prismeneinsatz für Gr. 2

B: 35 mm A: 73 mm C: 32 mm D: 11 mm E: 17 mm F: 14 mm G: 16 mm H: 16 mm Passend für Schnellwechselhalterset Modell Bernardo Gr. 2

43,80 €*

Abstechhalter für Gr. 2

B: 48 mm A: 73 mm C: 32 mm D: 27 mm A B C D 73 mm 48 mm 32 mm 27 mm Passend für Schnellwechselhalterset Gr. 2

45,21 €*

(-1,00 € gespart)

Bohrfutterdorn MK 3 - B 16

Ganz gehärtet und geschliffen, für Bohrfutterkegel nach DIN 238 Morsekegel Kurzkegel MK 3 B16

18,99 €* 19,99 €* (5% gespart)

(-9,81 € gespart)

Mitlaufender Zentrierkegel MK 3 / 100 mm

Mitlaufender Zentrierkegel MK 3 / 100 mm Erhältliche Größen: MK 2 - 60 mm MK 3 - 100 mm MK 4 - 125 mm MK 5 - 150 mm

186,36 €* 196,17 €* (5% gespart)

(-23,36 € gespart)

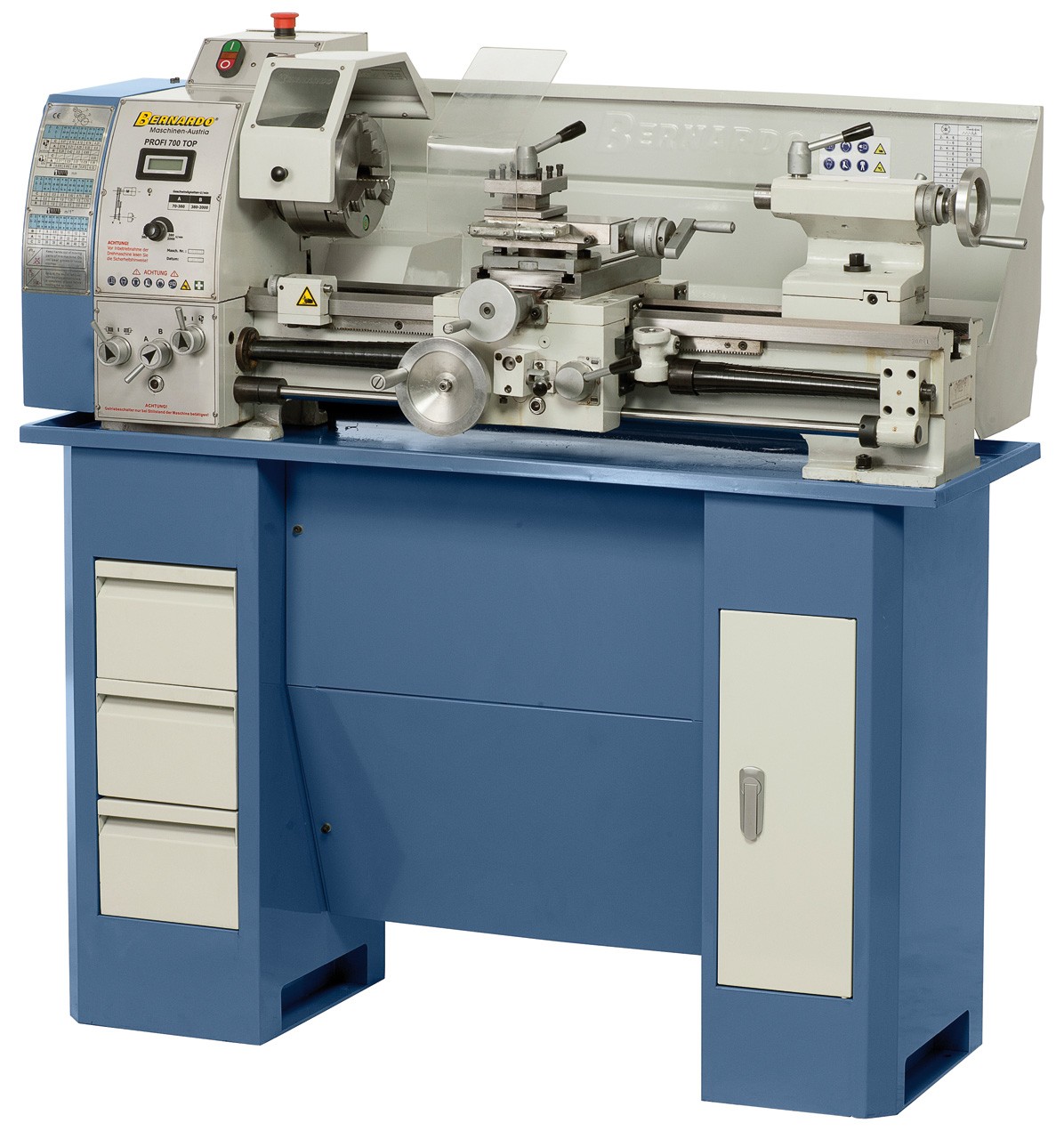

Untergestell D6 Deluxe
